Mini-Rail-Schnellinstallationssystem für Solaranlagen

Premium-Rohstoffstandard für langfristigen Outdoor-Einsatz

Jedes Teil des Mini-Rail-Schnellinstallations-Solarmontagesystems vom LieferantenXiamen EhrenenergieAls Hauptprofil wird strikt die Aluminiumlegierung 6005-T5 in Luft- und Raumfahrtqualität verwendet, die eine zweischichtige eloxierte Korrosionsschutzbehandlung erhält. Diese Oberflächenbehandlung auf Industrieniveau bringt mehrere praktische Vorteile mit sich:

Struktur und Materialien

Hauptkörperprofil: 6005-T5-Aluminiumlegierung mit eloxierter Korrosionsschutzbehandlung. Seine U-förmige Schienennut passt perfekt zu den im vorherigen Bild gezeigten Schnellmontageklemmen.

Bodenbefestigungen: Ausgestattet mit selbstschneidenden Edelstahlschrauben und wasserdichten EPDM-Gummidichtungen. Die Halterungen können direkt auf der Oberfläche der farbigen Stahlziegel befestigt werden, ohne die ursprüngliche Dachabdichtungsschicht zu beschädigen.

Verfügbare Standardlängen: 120 mm, 150 mm usw. Längen in Sondergrößen werden auf Anfrage unterstützt.

Wichtige Designvorteile

1. Leichte Struktur und geringere Kosten

Herkömmliche 4 Meter lange Führungsschienen aus Aluminium in voller Größe verbrauchen übermäßig viel Aluminium und bringen hohe Transportlasten mit sich. Unser Mini-Rail-Schnellinstallations-Solarmontagesystem verfügt über ein Einpunkt-Stützdesign. Es reduziert den Aluminiumverbrauch um fast 60 %.

2. Ultraschnelle Installation vor Ort

Ein einzelner Arbeiter kann Montagearbeiten in großer Höhe erledigen. Sie müssen lediglich die kurzen Schienen mit selbstschneidenden Schrauben befestigen. In Zusammenarbeit mit passenden Schnellspannklemmen können Solarmodule direkt in die Schienennut eingerastet werden, eine vorgefertigte Positionierung der Gewindebolzen ist nicht mehr erforderlich. Zur Anpassung an Dachneigungen und Pfettenabstandsabweichungen ist jede Kurzschiene separat verstellbar.

3. Zerstörungsfreie und wasserdichte Dachmontagelösung

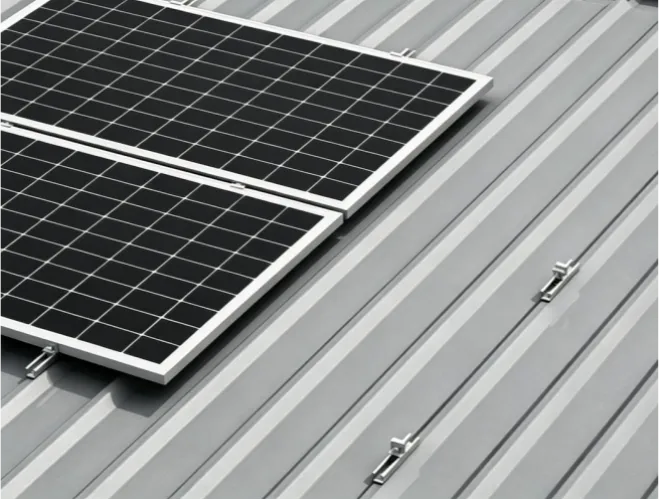

Die durchgehende Gummidichtung an der Unterseite deckt jedes Schraubenloch vollständig ab, um das Austreten von Regenwasser durch gebohrte Öffnungen zu verhindern. Dieses schnell zu installierende Mini-Rail-Solarmontagesystem passt auf mehrere Arten von Metalldächern, darunter Stehfalzdächer, Winkelziegel und trapezförmige farbige Stahlbleche für Fabrikgebäude.

4. Breite Kompatibilität

Die Schiene verfügt standardmäßig über eine 40-Millimeter-Öffnungsnut. Es funktioniert mit den gängigen Mittelklemmen und Endklemmen für Solarmodule, die auf dem Weltmarkt erhältlich sind, und eignet sich für Rahmen von Photovoltaikmodulen mit einer Dicke von 30 mm bis 40 mm.

So installieren Sie das Mini-Rail Quick-Install Solar-Montagesystem

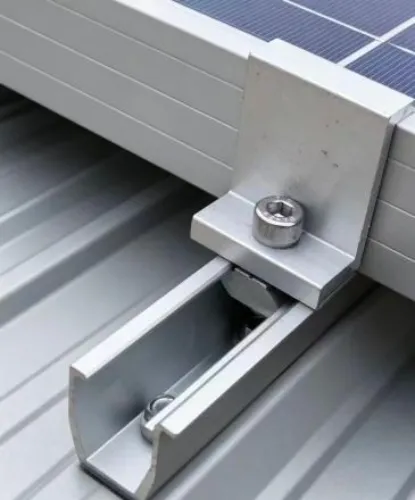

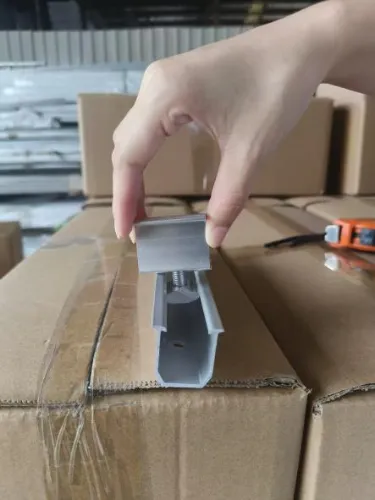

Die Montage der Mini-U-förmigen Kurzschiene ist unkompliziert. Schrauben Sie selbstschneidende Schrauben in das Dach, um die Schiene zu befestigen, schieben Sie dann die Mittelklemmen oder Seitenklemmen in die Schiene und befestigen Sie die Solarmodule.

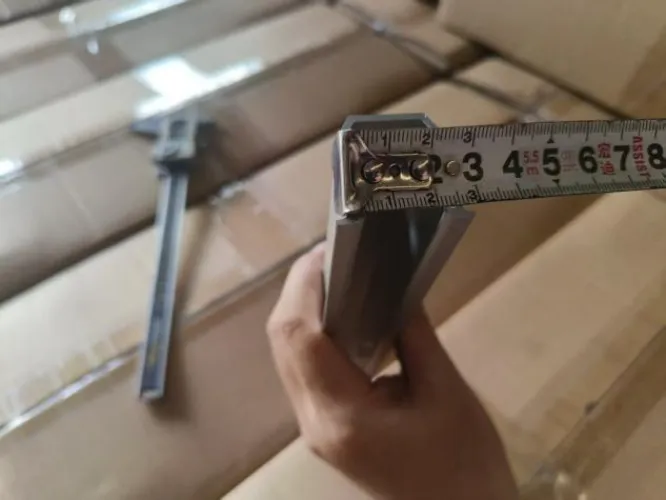

Probeninspektion

Wir führen vor der Lieferung eine Probemontage der Produkte durch und prüfen alle Abmessungen genau.

Xiamen Ehrenenergie bietet Ihnen professionelle Beratung, genaue Angebote und Produkte von zuverlässiger Qualität.
