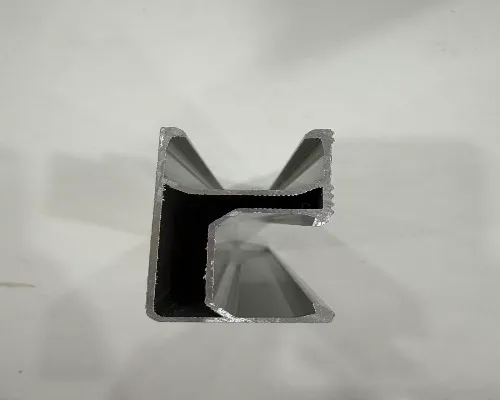

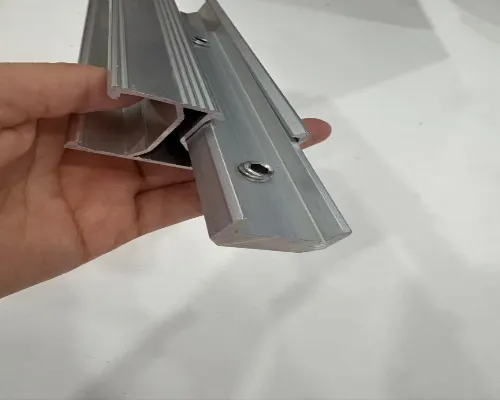

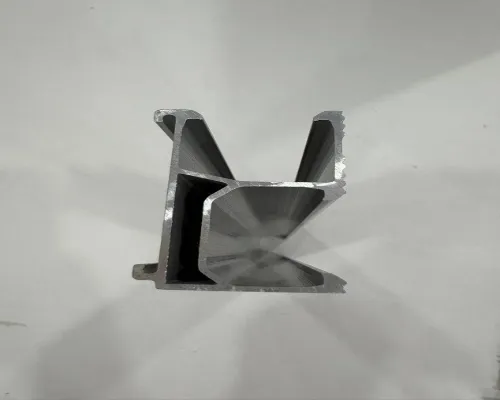

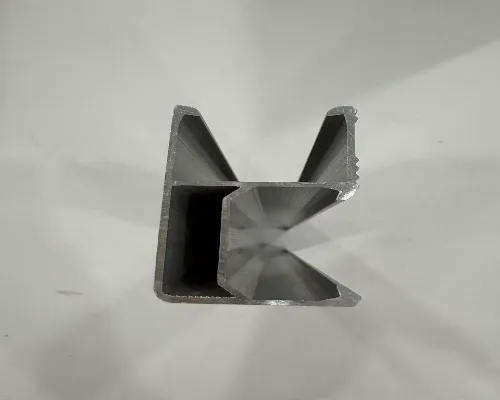

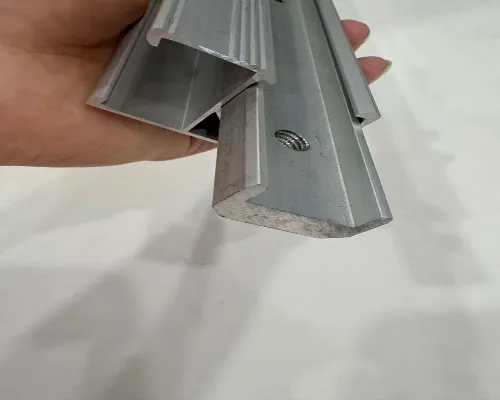

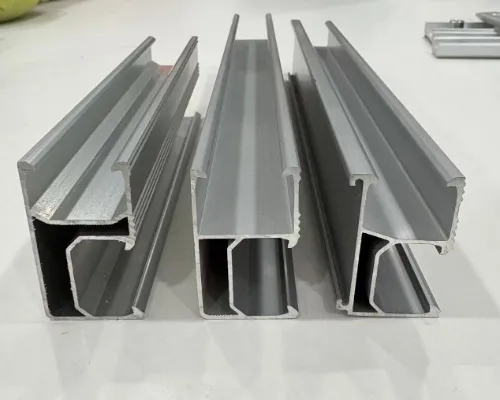

Photovoltaik-Schienen aus Aluminiumlegierung R47

Da sich die verteilte Photovoltaik rasch in Richtung „gebäudeintegrierter“ Lösungen weiterentwickelt, ist ein Dach nicht mehr nur ein Unterschlupf – es ist ein Mikrokraftwerk, das darauf wartet, aktiviert zu werden. Das Skelett, das diese grüne Energie transportiert – solare R47Rails – bestimmt direkt die Sicherheit, Lebensdauer und Installationseffizienz des gesamten Systems.

Unsere R47-Schienen aus Photovoltaik-Aluminiumlegierung sind speziell für PV-Dachanlagen konzipiert und werden in Verbindung mit L-Füßen verwendet. Sie bestehen aus einer leichten, hochfesten und korrosionsbeständigen Aluminiumlegierung und bieten eine stabile und zuverlässige Modulunterstützung für Industrie- und Gewerbefabriken, Ziegeldächer für Wohngebäude und Dächer aus farbigem Stahlblech.

Bei diesem Produkt handelt es sich um eine hochfeste Photovoltaik-R47-Schiene aus Aluminiumlegierung, die hauptsächlich aus AL6005-T5 (oder AL6063-T5, je nach Spezifikation) mit einer eloxierten Oberflächenbehandlung besteht, die eine hervorragende Witterungs- und Korrosionsbeständigkeit bietet. Die Schiene wird zusammen mit L-Füßen verwendet. Der L-Winkel dient als Übergangsstück zwischen der Schiene und dem Dachuntergrund (z. B. Pfetten oder Sparren) und ermöglicht so eine stabile Montage und Höhenanpassung der Schiene.

Produktvorteile

1. Leicht und dennoch stark, weniger Druck auf Ihrem Dach

Aluminiumlegierungen sind etwa dreimal leichter als Stahl. Es behält eine große strukturelle Festigkeit bei und fügt dem Dach nur sehr wenig zusätzliches Gewicht hinzu. Dadurch eignet es sich ideal für farbige Stahldächer und ältere Gebäude mit begrenzter Tragfähigkeit, wodurch das Risiko einer Dachüberlastung wirksam vermieden wird.

2. Hervorragende Korrosionsbeständigkeit für längere Lebensdauer

Aluminium bildet auf der Oberfläche von Natur aus eine dichte schützende Oxidschicht. In Kombination mit einer professionellen Eloxierungsbehandlung halten die Schienen Regen, Salznebel und industrieller Luftverschmutzung gut stand. Basierend auf den ISO-9223-Standards passt es sich vollständig an Umgebungen mit C5 und geringerer Korrosion an und deckt fast alle Wohn-, Gewerbe- und Industriedachszenarien ab.

3. Vielseitiges L-Fuß-Design, passend für die meisten Dachtypen

4. Super einfach zu installieren, spart Zeit und Arbeit

Wir haben die obere Nut der Schiene so gestaltet, dass die Modulklemmen überall hineingleiten und arretieren können. Kein Schneiden, Schweißen oder mühsames Ausrichten von Löchern vor Ort erforderlich. In Kombination mit unseren vormontierten L-Halterungen verkürzt es die Arbeitszeit in großer Höhe drastisch und spart Ihnen eine Menge Arbeitskosten.

5. Hervorragende Kompatibilität und flexible Erweiterung

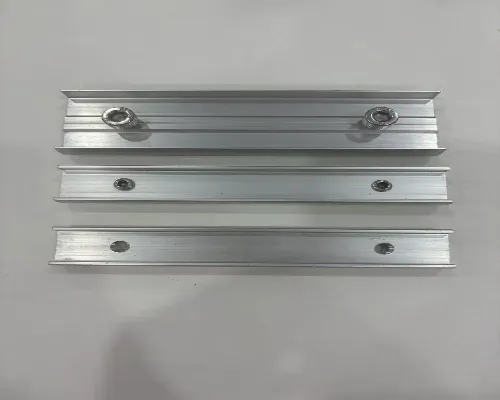

Sie können Schienenlängen und Verbinder frei kombinieren. Es unterstützt sowohl die horizontale als auch die vertikale Installation von Solarmodulen. Mit Schienenverbindern kann das System endlos erweitert werden und passt zu allen Arten von Projekten – von kleinen Hausdachsystemen bis hin zu großen industriellen und kommerziellen Solaranlagen im MW-Bereich.

Fragen und Antworten

Welche Rolle spielt der L-Winkelverbinder? Ist es obligatorisch?

Durch die Verwendung von L-Füßen wird Folgendes erreicht: ① Anheben der Schiene auf die erforderliche Höhe, um den Belüftungsfreiraum hinter den Modulen sicherzustellen; ② Anpassung an unterschiedliche Dachneigungen und Unebenheiten; ③ Lastverteilung auf strukturelle Belastungspunkte auf dem Dach. Bei den meisten Dachinstallationen gehören L-Winkel zur Standardkonfiguration.

Aluminiumlegierung vs. Stahlschienen – was ist besser?

Beide Materialien haben ihre eigenen Vorteile, aber eine Aluminiumlegierung ist definitiv die bessere Wahl für verteilte Solarprojekte auf Dächern. Es ist superleicht und belastet Ihr Dach dadurch nicht zusätzlich. Außerdem ist es weitaus korrosionsbeständiger als normaler Stahl und für den langfristigen Einsatz im Freien ist keine Feuerverzinkung erforderlich. Darüber hinaus werden die Schienen durch den Extrusionsprozess hochpräzise und mit anpassbaren Querschnitten hergestellt, sodass Sie die Installation mit unseren speziellen passenden Klemmen schnell abschließen können. Für farbige Stahldächer und Wohndächer ist eine Aluminiumlegierung die erste Wahl.

Beeinträchtigen Kratzer auf der Eloxalschicht die Korrosionsbeständigkeit?

Leichte Kratzer, die während der Installation entstehen, beeinträchtigen die gesamte Korrosionsschutzleistung überhaupt nicht. Die eloxierte Folie haftet fest auf dem Aluminium-Grundmaterial. Selbst bei geringfügigen lokalen Schäden bildet das Aluminium automatisch eine neue Oxidschicht, um sich selbst zu schützen. Allerdings sollten Sie tiefe Kratzer vermeiden und Schnittquerschnitte lange freilassen. Bei stark korrodierten Stellen können Sie die Schnittkanten einfach mit Rostschutzfarbe bestreichen. Unsere Schienen aus R47-Photovoltaik-Aluminiumlegierung sind immer Ihre zuverlässigste Option.

Welche Schrauben eignen sich zum Verbinden von Schienen und L-Halterungen?

Wir empfehlen SUS304-Edelstahlschrauben (Klasse A2-70 oder höher), gepaart mit Edelstahlmuttern und Federscheiben. Edelstahl gepaart mit einer Aluminiumlegierung verursacht keine galvanische Korrosion und eignet sich perfekt für den langfristigen Einsatz im Freien. M8 ist die gebräuchlichste Schraubengröße und wir können die genaue Spezifikation entsprechend Ihren tragenden Konstruktionsanforderungen anpassen.

Von jeder einzelnen Schraube und Schiene bis hin zu jeder L-Halterung und jedem Dachsolarsystem konzentrieren wir uns stets darauf, die PV-Installation sicherer, einfacher und langlebiger zu machen. Unser Schienen- und L-Winkel-Montagesystem aus Aluminiumlegierung bietet eine solide, langlebige strukturelle Unterstützung für Ihr Solarkraftwerk auf dem Dach und hält den Test der Zeit. Kontaktieren Sie uns gerne für Produktmuster und professionellen technischen Support!
