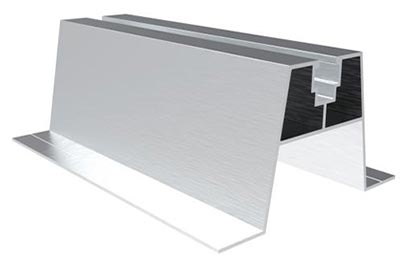

Solar-Minischiene

Solar-Minischiene aus hochfester 6005-T5-Aluminiumlegierung (eloxiert für Korrosionsschutz) mit SUS304-Edelstahlanschlüssen, funktioniert mit farbigen Stahlfliesen/verzinkten Blechen, um Rost und Beschädigungen im Freien zu widerstehen. Es wiegt nur 1 kg pro Meter und verfügt über eine „Spitzenpunktbefestigung“, um die Lasten gleichmäßig zu verteilen und so zusätzlichen Druck auf Metalldächer zu vermeiden.

Bei dünnen Metalldächern (0,8–1,2 mm dick) ist kein Vorbohren erforderlich. Die Befestigung an Dachspitzen erfolgt mit selbstschneidenden Schrauben oder Schnallen, ohne das Dach zu beschädigen. Eine EPDM-Gummiauflage an der Schienenunterseite passt sich der wellenförmigen Oberfläche an und sorgt so für Stabilität und Wasserdichtigkeit.

Mit nur 3 Kernteilen (Schienen, Mittel-/Endklemmen) und hoher Vormontage ist kein Schweißen/Schneiden vor Ort erforderlich. Ein 2-Personen-Team kann 100㎡ Schienen und Module an einem Tag installieren und spart so 40 % Zeit und Arbeit. Es passt auf die meisten gerahmten/ungerahmten Module und unterstützt die vertikale/horizontale Anordnung.

Die Minischiene widersteht Windgeschwindigkeiten von 60 m/s und Schneelasten von 1,4 kN/㎡ und arbeitet bei -35 °C bis 65 °C. Alle korrosionsbeständigen Teile gewährleisten eine 20-jährige Lebensdauer sowie eine 10-15-jährige Garantie – später ist nur wenig Wartung erforderlich.

Durch den Austausch von Halterungen/Klemmen passt die Metalldach-Minischiene auf Trapez-, Wellblech-, Stehfalz- und Winkelschloss-Metalldächer. Es eignet sich für kleine Wohnanlagen und große Gewerbeprojekte und verfügt über eine Neigungsverstellung von 0° bis 60° zur Steigerung der Stromerzeugung.

Wie installiere ich?

1.Positionierung: Schienenmittellinien markieren (Fehler ≤ 5 mm gegenüber Modulbreite) und Punkte auf Spitzen mit einer Wasserwaage fixieren.

2. Schienen befestigen: Befestigen Sie die Schienen mit selbstschneidenden Schrauben (3–4 pro Meter) und wasserdichten Unterlegscheiben an den Gipfeln.

3. Klemmen installieren: Endklemmen an den Enden der Schienen anbringen. Platzieren Sie Mittelklemmen zwischen den Modulen im Abstand entsprechend der Modulbreite.

4.Module in Klemmen einhängen

Lassen Sie einen Abstand von 5–10 mm

Alle Schrauben festziehen

Dichtheit und Stabilität prüfen

Anwendung

Dies ist perfekt für Fabrik- und Lagerdächer. Sie können eine große Solaranlage installieren und Ihr System schnell ans Netz anschließen.

Wohnen: Solar-Minischiene aus Aluminium für geneigte Metalldächer von Privathäusern – gleicht Tragfähigkeit und Ästhetik aus.

Besondere Umgebungen: Stabil in Werkstätten mit hoher Luftfeuchtigkeit oder in Küstengebieten, kein zusätzlicher Korrosionsschutz erforderlich.
