Solar-Montage-L-Fuß

Wir sind seit Jahren im Solarmontagegeschäft tätig, und hier bei Xiamen Honor Energy. Die Oberfläche des Solar-Montage-L-Fußes ist eloxiert, um die Oxidationsbeständigkeit und die Haltbarkeit im Freien zu verbessern. Mit seiner kompakten L-förmigen Struktur sorgt der PV L-Fuß für eine stabile Verbindung zwischen Solarschienen und Tragkonstruktionen. Es ist mit gängigen Solarmontageschienen, einschließlich 41×41 mm- und 41×62 mm-Profilen, kompatibel und wird häufig in Metalldachsystemen, Betondachinstallationen und bodenmontierten Solarmontagestrukturen verwendet.

Solarmontage-L-Fußstruktur

Der PV L-Fuß ist eine rechtwinklige Halterung, die in Solarmontagesystemen zum Verbinden von Photovoltaikschienen mit tragenden Strukturen verwendet wird. Es überträgt mechanische Lasten von Solarmodulen und Schienen auf das Dach oder Fundament.

Der typische Lastpfad ist:

Solarmodul → Schiene → L-Fuß → Dachkonstruktion / Fundament

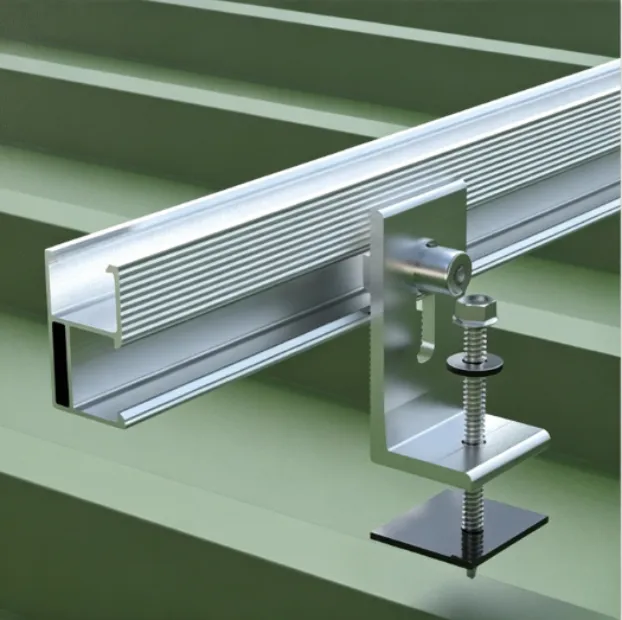

Der horizontale Sockel wird an der Auflagefläche befestigt, während der vertikale Abschnitt über Bolzen mit der Solarschiene verbunden ist. Das geschlitzte Design ermöglicht eine Positionierungsanpassung während der Installation, wodurch die Schienenausrichtung und die Kompatibilität mit unterschiedlichen Dachbedingungen verbessert werden.

Material- und Oberflächenbehandlung

6005-T5 Aluminiumlegierung

L-Füße für die Solarmontage werden hauptsächlich aus einer 6005-T5-Aluminiumlegierung hergestellt, die ein ausgewogenes Verhältnis von Festigkeit, leichtem Design und Korrosionsbeständigkeit bietet.

Die eloxierte Oberfläche bildet eine schützende Oxidschicht, die die Beständigkeit gegen Feuchtigkeit, Oxidation und Umwelteinflüsse im Freien verbessert. Für Anwendungen in küstennahen oder stark korrosiven Umgebungen können je nach Projektanforderungen Edelstahlalternativen ausgewählt werden.

Produktmerkmale

Einstellbares Verbindungsdesign

Das integrierte Schlitzdesign ermöglicht eine flexible Positionierung zwischen L-Fuß und Solarschiene und hilft dabei, die Ausrichtung über verschiedene Montagestrukturen hinweg aufrechtzuerhalten.

Leichte Aluminiumkonstruktion

Die Aluminiumlegierungsstruktur reduziert das Gewicht der Komponenten und behält gleichzeitig die für Photovoltaik-Montageanwendungen erforderliche mechanische Festigkeit bei. Dadurch eignet es sich für große Solarprojekte, bei denen das Komponentengewicht und die Installationseffizienz wichtige Faktoren sind.

Schienenkompatibilität

Die L-Füße für die Solarmontage sind mit häufig verwendeten PV-Schienenprofilen kompatibel, darunter:

· 41×41 mm Aluminiumschienen

· 41×62 mm Aluminiumschienen

· Maßgeschneiderte Schienensysteme

Leistungsmerkmale

Strukturelle Lastunterstützung

Die Tragfähigkeit eines Solarmontage-L-Fußes hängt von der Materialqualität, der Dicke, den Abmessungen, der Befestigungsmethode und dem Systemdesign ab.

Typische PV-Montagesysteme mit L-Füßen sind für Anwendungen mit Windgeschwindigkeiten bis zu 60 m/s und Schneelasten von etwa 1,4–1,5 kN/m² konzipiert. Die tatsächliche Leistung hängt von projektspezifischen statischen Berechnungen und Umgebungsbedingungen ab.

Korrosionsbeständigkeit

Die Kombination aus eloxiertem Aluminium und Edelstahlbefestigungen bietet Korrosionsbeständigkeit für langfristige Photovoltaik-Außenanwendungen. Die richtige Materialauswahl trägt dazu bei, Korrosionsrisiken zu reduzieren, die durch Umwelteinflüsse und Metallverträglichkeitsprobleme verursacht werden.

Herstellungsprozess

Solarmontage-L-Füße werden durch Prozesse wie Stanzen, Extrusionsbearbeitung und CNC-Bearbeitung hergestellt.

Bei der Standard-Großserienproduktion sorgt das Stanzen für einheitliche Abmessungen und eine effiziente Fertigung. Die CNC-Bearbeitung wird für kundenspezifische Designs, Sonderabmessungen und Kleinserienanforderungen eingesetzt.

Die Fertigungsqualität konzentriert sich auf:

· Maßgenauigkeit

· Nut- und Lochpräzision

· Konsistenz der Oberflächenbehandlung

· Strukturelle Integrität

Der Eloxalprozess verbessert die Oberflächenleistung von Aluminiumkomponenten durch Erhöhung der Härte, Korrosionsbeständigkeit und Witterungsbeständigkeit.

Anwendungen

Metalldach-Solarsysteme

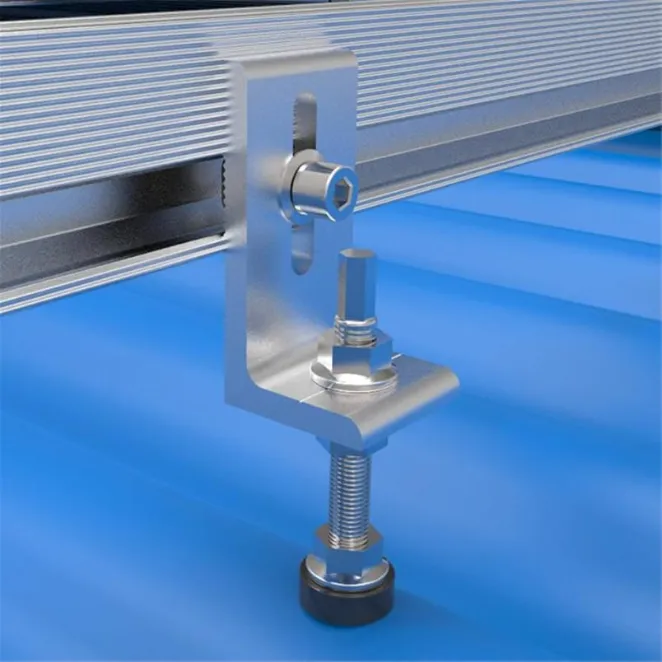

Solarmontage-L-Füße werden häufig auf Trapez- und Wellblechdächern verwendet. Durch ihre kompakte Bauweise können PV-Schienen mit geeigneten Befestigungsmitteln direkt an Dachtragkonstruktionen angeschlossen werden.

Stehfalzdachsysteme

Bei Stehfalzdächern können L-Füße mit Dachklemmen kombiniert werden, um eine Schienenverbindung ohne direkte Durchdringung der Dachoberfläche zu ermöglichen.

Betondachsysteme

Auf Betondächern können L-Füße mit geeigneten Montagefüßen oder Ankern montiert werden, um PV-Schienen zu verbinden und Solarmodule zu stützen.

Bodenmontierte Solarstrukturen

Der Solarmontage-L-Fuß kann auch in bodenmontierten Solaranlagen verwendet werden, bei denen verstellbare Schienenverbindungen und kompakte Montagekomponenten erforderlich sind.

So wählen Sie L-Füße für die Solarmontage aus

Materialauswahl

Für Standard-Photovoltaikanwendungen wird aufgrund ihres Festigkeits-Gewichts-Verhältnisses und ihrer Korrosionsbeständigkeit üblicherweise eine 6005-T5-Aluminiumlegierung mit Eloxalbehandlung ausgewählt.

Für Küstengebiete, Industrieumgebungen oder Standorte mit höherer Korrosionsanfälligkeit können Edelstahl oder andere korrosionsbeständige Materialien ausgewählt werden.

Auswahl der Dicke

Die endgültige Dicke sollte entsprechend den Systemlastanforderungen, den Dachbedingungen und dem Montagedesign ausgewählt werden.

Dimensionsauswahl

Die L-Fußabmessungen sollten zum Solarschienensystem und zur Installationsstruktur passen. Zu den wichtigen Parametern gehören die Sockelgröße, die vertikale Höhe, die Position des Schlitzes und die Gestaltung der Montagelöcher.

Kundenspezifische Abmessungen können für unterschiedliche Solarmontagestrukturen entwickelt werden.

Kurzanleitung zur Auswahl

FAQ

Q1. Was ist ein Solarmontage-L-Fuß?

Ein Solarmontage-L-Fuß ist eine L-förmige Aluminiumhalterung, die zur Verbindung von PV-Schienen mit Dachkonstruktionen oder Montagefundamenten verwendet wird. Es dient als zentrale Verbindungskomponente in Solarmontagesystemen.

Q2. Welches Material wird für PV L-Füße verwendet?

Die meisten PV L-Füße bestehen aufgrund ihrer mechanischen Festigkeit, ihres geringen Gewichts und ihrer Korrosionsbeständigkeit aus einer 6005-T5-Aluminiumlegierung.

Q3. Wo werden L-Füße verwendet?

Solarmontage-L-Fußelemente werden häufig in Metalldachsystemen, Betondach-Solaranlagen, bodenmontierten PV-Strukturen und kommerziellen Photovoltaikprojekten verwendet.

Q4. Können L-Füße für die Solarmontage individuell angepasst werden?

Ja. Abmessungen, Dicke, Schlitzdesign, Oberflächenbehandlung und Verbindungsmethoden können an unterschiedliche Solarmontagestrukturen angepasst werden.

F5. Wie hoch ist die erwartete Lebensdauer von Aluminium-L-Füßen?

Bei richtiger Auswahl mit geeigneten Materialien, Oberflächenbehandlung und kompatiblen Montagekomponenten können L-Füße aus eloxiertem Aluminium die langfristigen Betriebsanforderungen von Photovoltaikanlagen erfüllen.

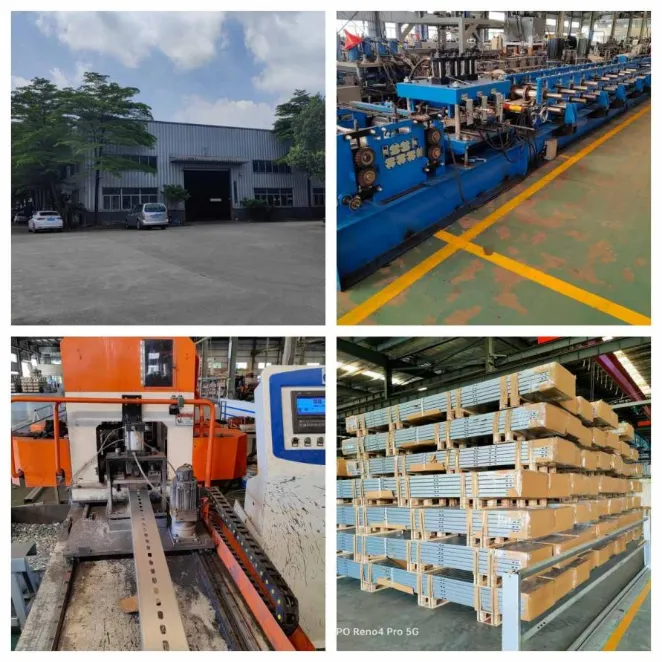

Fabrik- und Qualitätskontrolle

Xiamen Honor Energy produziert Solarmontagezubehör durch kontrollierte Herstellungsprozesse, einschließlich Rohmaterialprüfung, Formung oder Bearbeitung, Oberflächenbehandlung und abschließende Qualitätsüberprüfung.

Die Qualitätskontrolle konzentriert sich auf Materialkonsistenz, Maßhaltigkeit, Qualität der Oberflächenbehandlung und Produktleistung.

Zu den Verpackungsoptionen gehört der Export von Holzpaletten und Stahlpaletten zum Schutz der Komponenten während des Transports.

Zertifizierungen

Xiamen Honor Energy befolgt Qualitätsmanagementstandards für die Produktion von Solarmontagekomponenten, darunter:

· ISO 9001-Qualitätsmanagementsystem

· CE-bezogene Compliance-Anforderungen

· JIS-Standardreferenzen
