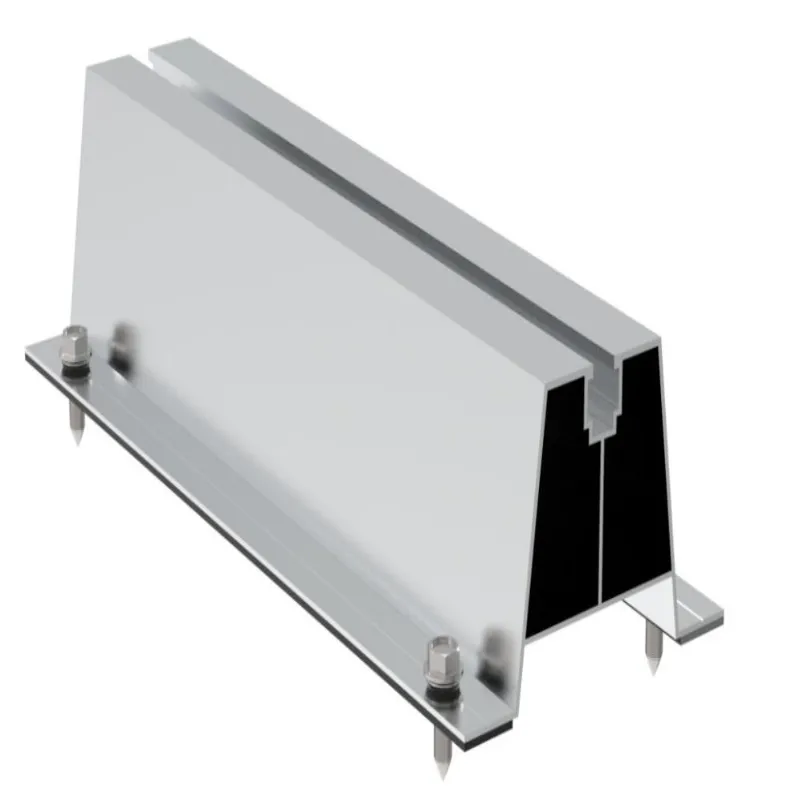

U70 Solar-Montageschiene aus Aluminium

Xiamen ehrt die U70-Aluminium-Solarmontageschienen von Energy für die Großhandelsbeschaffung. Es liefert zuverlässige Leistung in Küstensalznebelumgebungen, Regengebieten, Hochtemperaturgebieten und frostgefährdeten Standorten. Für Standorte mit starker chemischer Korrosion ist es jedoch nicht geeignet, sofern keine zusätzliche Schutzbehandlung angewendet wird. Neben dem Modell U70 bieten wir auch alternative Varianten an, darunter U30 und U50. Darüber hinaus sind wir in der Lage, professionelle technische Empfehlungen basierend auf Ihren realen Bedingungen vor Ort anzubieten.

Produktspezifikationen

Vorteile

Das kostengünstige Mini-Schienen-Design reduziert den Aluminiumverbrauch und die Dachlast.

Die schnelle Installation vor Ort spart Arbeitskosten bei großen kommerziellen Dachprojekten.

Perfekte Passform für Trapez-/Wellblechdächer, mit wasserdichten EPDM-Dichtungen.

Hochfeste 6005 T5-Aluminiumlegierung, gute Leistung bei Wind- und Schneelast.

Universeller T-Nut, kompatibel mit den meisten PV-Klemmen und Solarmodulen.

Kurzes Profil, praktisch für Verpackung und Transport, geringeres Verformungsrisiko.

So installieren Sie die Aluminium-Solarmontageschiene U70

Schritt 1: Suchen Sie die Pfetten unter dem Metalldach und markieren Sie die Bohrpositionen. Schrauben müssen an Pfetten befestigt werden, nicht nur an der Dachplatte.

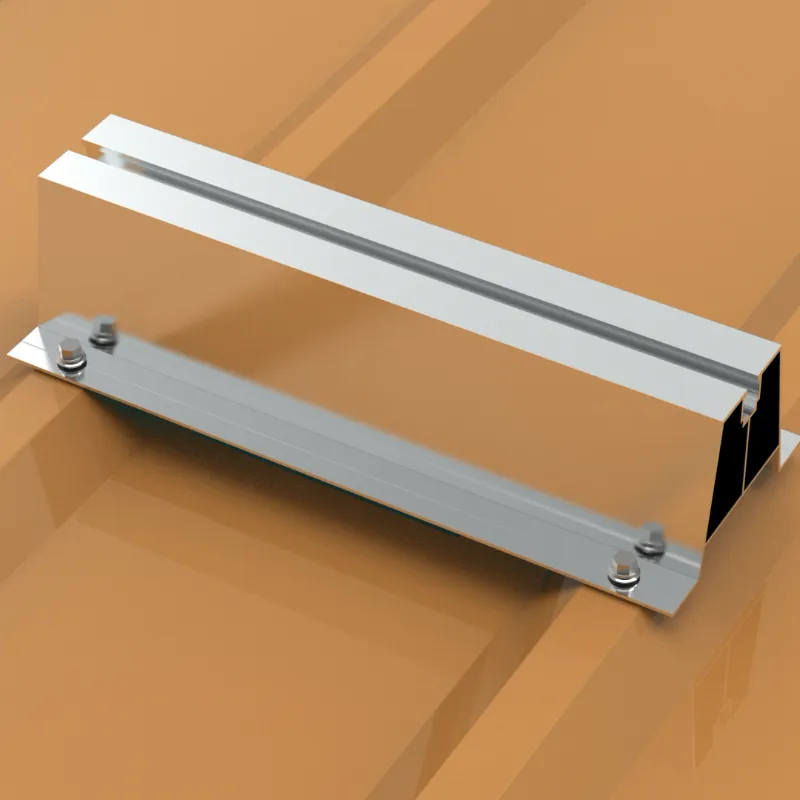

Schritt 2: Platzieren Sie die U70-Schiene an der markierten Position. Befestigen Sie die Dachpfette mit selbstbohrenden Schrauben und wasserdichten EPDM-Dichtungen. Mit dem erforderlichen Drehmoment festziehen.

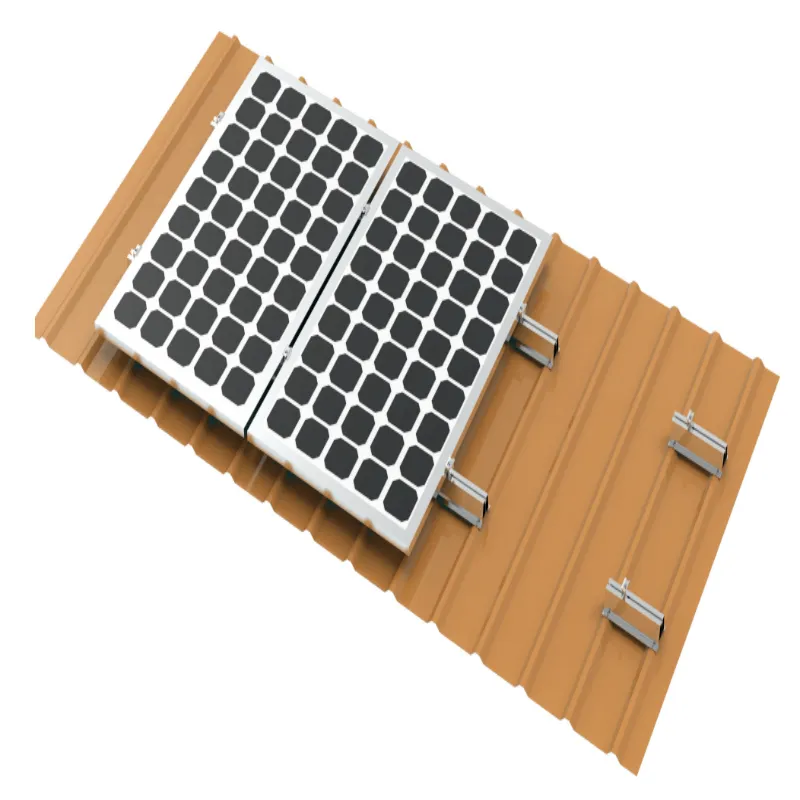

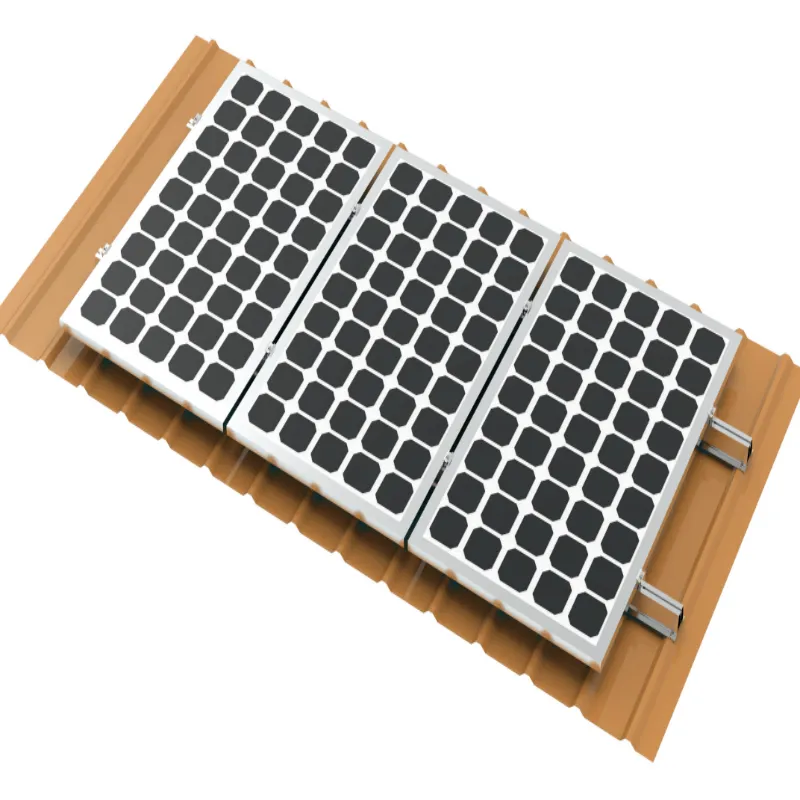

Schritt 3: Ordnen Sie mehrere U70-Schienen entsprechend der Solarmodulabmessung an. Stellen Sie sicher, dass jede Modulecke von einer Schiene getragen wird. Legen Sie die PV-Module oben auf die U70-Schienen.

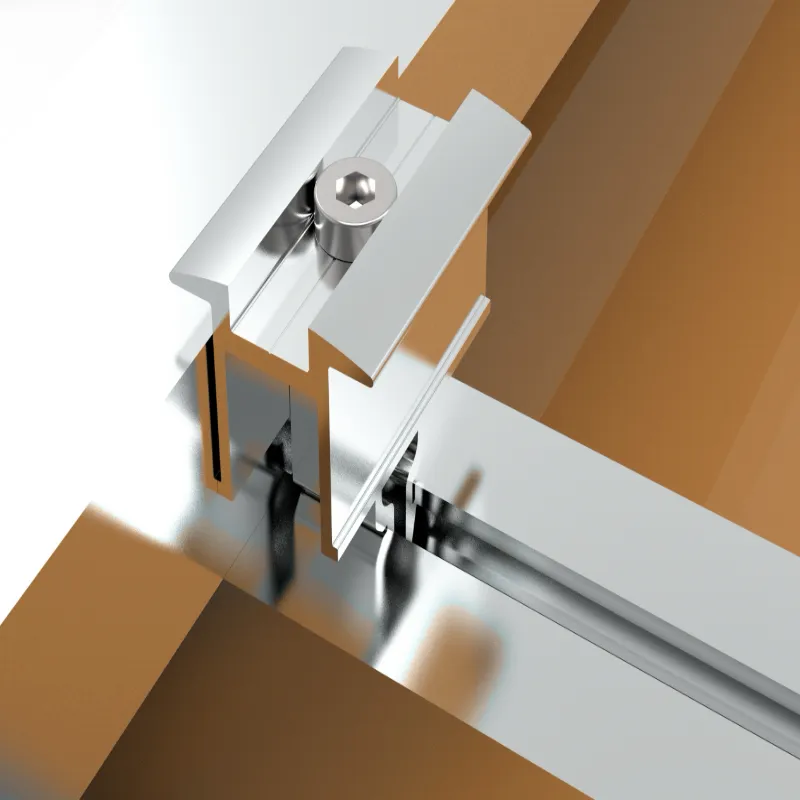

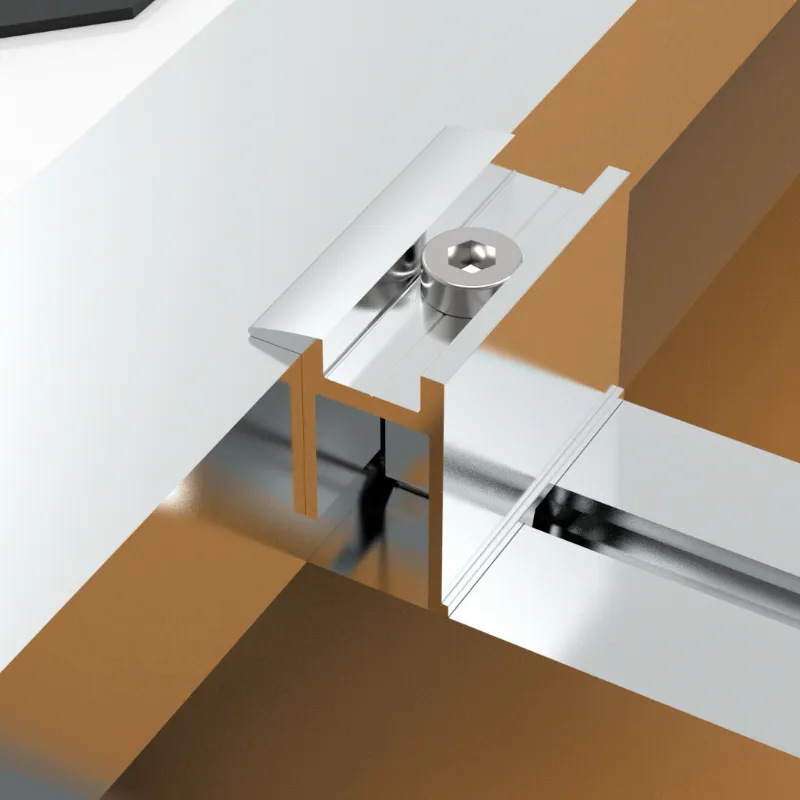

Schritt 4: Installieren Sie die Schnellmontage-Endklemmen und Mittelklemmen und ziehen Sie sie mit dem angegebenen Drehmoment fest, um die Modulrahmen fest zu halten.

Schritt 5: Überprüfen Sie noch einmal das Drehmoment aller Schrauben und die Unversehrtheit der Dichtung. Installation abgeschlossen.

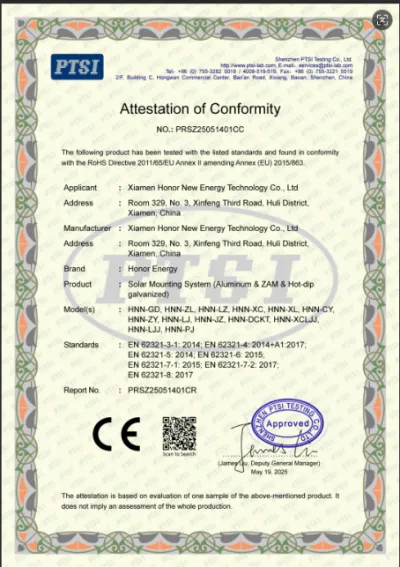

Die Zertifizierung

Unsere U70-Aluminium-Solarmodulschienen werden unter Qualitätsmanagement hergestellt und nach der ISO9001-Norm zertifiziert.

Das Schiff ist draußen.

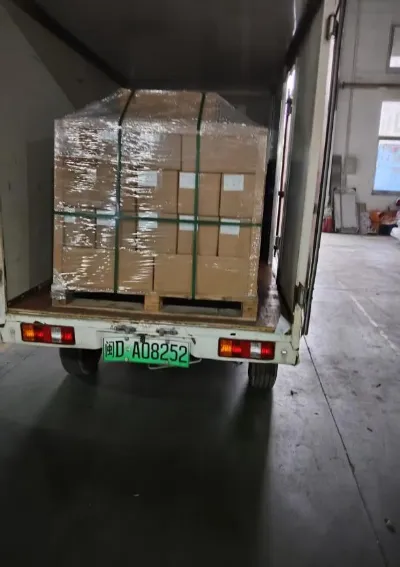

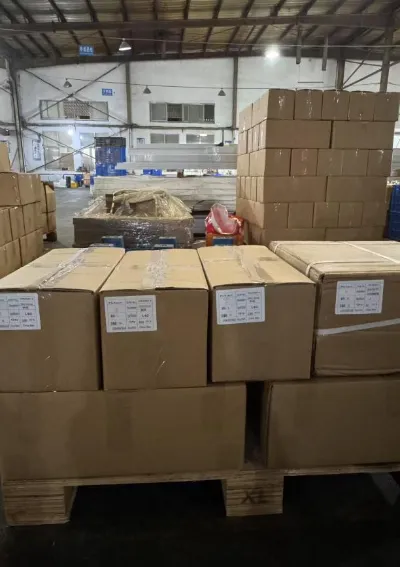

Aufgrund der kurzen Länge der U-förmigen Minischienen werden sie in Kartons verpackt und auf Holzpaletten gesichert, um die Ware ordentlich zu halten und Verformungen während des Transports zu verhindern.

FAQ

F1: Für welche Art von Dach ist diese U-förmige Minischiene geeignet?

A: Es ist hauptsächlich für Trapez- und Wellblechdächer konzipiert. Auf Dachpfetten müssen Schrauben befestigt werden. Nicht geeignet für dünne Bleche ohne Pfetten oder Flachdächer aus Beton.

F2: Welches Material und welche Oberflächenbeschaffenheit hat die Schiene?

A: 6005 T5 Aluminiumlegierung mit eloxierter Oberflächenbehandlung, mit guter Korrosionsbeständigkeit für den langfristigen Einsatz im Freien.

F3: Wie lange ist die Garantiezeit?

A: 10 Jahre Materialgarantie auf die Schienen. Ausgenommen sind Installationsschäden und vom Menschen verursachte Schäden.

F4: Ist während der Installation Schweißen erforderlich?

A: Es ist überhaupt kein Schweißen erforderlich. Befestigen Sie die Schienen mit selbstbohrenden Schrauben und befestigen Sie die PV-Module mit T-Bolzen und Klammern. Alle Anschlüsse sind schraubbar.

F5: Müssen Schienen zur Verlängerung gespleißt werden?

A: Spleißverbinder sind nicht erforderlich. Als kurze Minischienen werden sie direkt unter jeder Ecke von Solarmodulen platziert.

F6: Was ist die Verpackungsmethode? A: Die Schienen werden in Kartons verpackt und auf Holzpaletten befestigt, um Ordnung zu halten und Verformungen während des Transports zu vermeiden.

F7: Welche Solar-PV-Module sind kompatibel?

A: Kompatibel mit den meisten gängigen PV-Modulen mit einer Rahmenhöhe von 30–45 mm, abgestimmt auf die entsprechenden Mittelklemmen und Endklemmen.

F8: Ist die Leistung bei Windlast zuverlässig?

A: Die Windlastleistung hängt von der Pfettenanordnung und den Schraubenpositionen ab. Schrauben müssen auf Stahlpfetten und nicht nur auf Dachblechen befestigt werden. Konstruieren Sie in Übereinstimmung mit den vorgesehenen Abständen, um den örtlichen Windlastanforderungen gerecht zu werden.

F9: Können Sie Schienen auf kundenspezifische Längen zuschneiden?

A: Es ist ein kundenspezifischer Zuschnittservice mit einer Längentoleranz von ±2 mm verfügbar. Bitte teilen Sie uns Ihre gewünschten Maße mit.
