Balkonmontage

Xiamen Honor Energy stellt Solarmontagesysteme und -komponenten für verschiedene Photovoltaik-Installationsumgebungen her, wobei das Qualitätsmanagement durch ISO 9001 und relevante Produkt- und Marktkonformitätsanforderungen unterstützt wird.

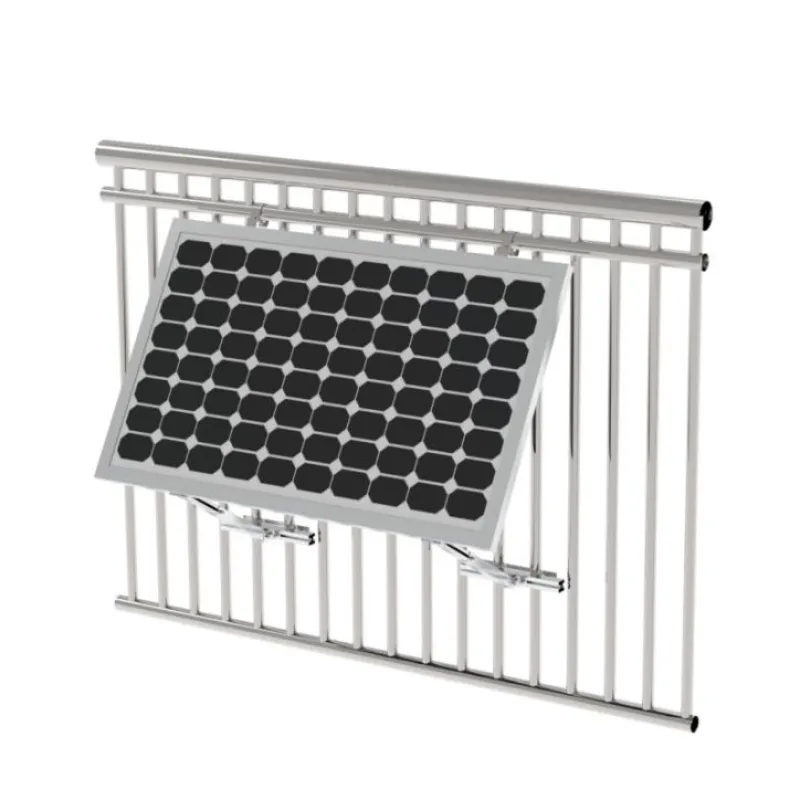

Die Balkonmontage ist für PV-Installationen konzipiert, bei denen eine herkömmliche Dachmontagekonstruktion nicht praktikabel ist. Seine Klemmkonfiguration verbindet die Solarpanel-Montagestruktur mit einem kompatiblen Balkongeländer, sodass bei der Installation kein Bohren in das Geländer erforderlich ist.

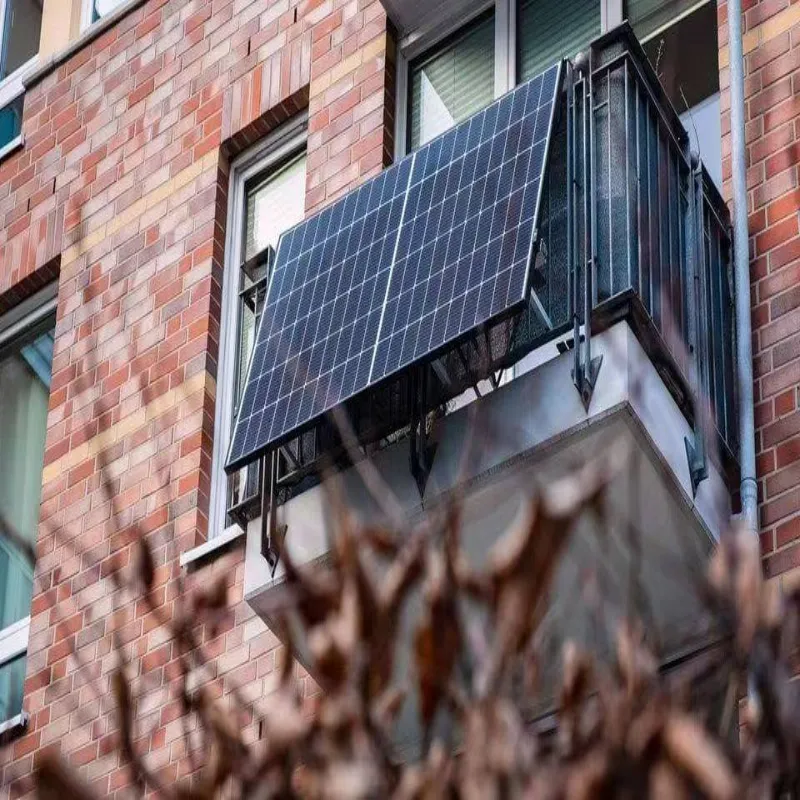

Diese Konfiguration eignet sich besonders für Balkon- und Terrasseninstallationen, bei denen der verfügbare Montageraum begrenzt ist oder dauerhaftes Bohren unerwünscht ist. Die Eignung der Installation sollte anhand der Geländerstruktur, der PV-Modulspezifikationen, der Standortbedingungen und der geltenden örtlichen Anforderungen bestätigt werden.

Merkmale

Klemmmontage

Die Montagestruktur lässt sich direkt an kompatiblen Balkongeländern befestigen, ohne in das Geländer bohren zu müssen. Dies reduziert den baulichen Umbauaufwand bei der Montage und bietet eine Montagemöglichkeit für Balkone, bei denen eine herkömmliche Dachmontage nicht möglich oder ungeeignet ist.

Abhängig vom jeweiligen Geländerprofil und der Montagekonfiguration ist das System für Geländerdurchmesser bis 52 mm ausgelegt.

Einstellbarer Neigungswinkel

Das Montagesystem bietet einen einstellbaren Neigungsbereich von 15° bis 30°. Der Winkel kann je nach Balkonausrichtung, Modulanordnung, Platzangebot und Einbaubedingungen gewählt werden.

Die verstellbare Struktur ermöglicht auch eine Änderung der Panelposition, wenn sich die Installationsanforderungen ändern.

AL6005-T5 Aluminium und SUS304 Edelstahl

Die Hauptmontagestruktur besteht aus AL6005-T5-Aluminium, während für bestimmte Komponenten und Befestigungselemente Edelstahl SUS304 verwendet wird.

Die Kombination bietet eine leichte Aluminium-Montagestruktur mit Edelstahlkomponenten, die für PV-Montageanwendungen im Freien ausgewählt wurden. Abhängig von den Umgebungsbedingungen am Installationsort sind die Materialien für eine langfristige Belastung unter normalen Außenbedingungen geeignet.

Kompatibel mit 30–35 mm gerahmten Solarmodulen

Die Balkon-Solarhalterung ist für gerahmte Solarmodule mit einer Rahmenstärke von 30–35 mm konzipiert.

Die Dicke des Paneelrahmens ist ein wichtiger Kompatibilitätsparameter, bei der endgültigen Kompatibilität sollten jedoch auch die Modulabmessungen, das Rahmenprofil, das Gewicht und die Montagekonfiguration berücksichtigt werden. Bei Projektanträgen kann Xiamen Honor Energy die relevanten Paneel- und Geländerabmessungen vor der Produktion überprüfen.

Kompakte Nutzung der Balkonfläche

Die Montagekonstruktion ist um das vorhandene Balkongeländer herum konzipiert und ermöglicht die Installation von PV-Modulen ohne Verwendung einer herkömmlichen Montagekonstruktion auf dem Dach.

Dadurch eignet es sich für Balkone, Terrassen, Terrassen und andere Photovoltaikanwendungen mit begrenztem Platzangebot. Die endgültige Modulanordnung hängt von der verfügbaren Geländerlänge, dem Balkonlayout, den Modulabmessungen und den geltenden strukturellen Anforderungen ab.

Konzipierte Lebensdauer von mehr als 20 Jahren

Die Balkon-Solarhalterung hat eine geplante Lebensdauer von mehr als 20 Jahren.

Das Produkt kombiniert AL6005-T5-Aluminium und SUS304-Edelstahl mit einer Montagestruktur, die für langfristige Photovoltaik-Außenanwendungen konzipiert ist. Xiamen Honor Energy gewährt eine 10-jährige Garantie, vorbehaltlich der geltenden Garantiebedingungen.

Technische Spezifikationen

FAQ:

F1: Muss für diese Halterung in das Balkongeländer gebohrt werden?

Nein. Die Xiamen Honor Energy Balkon-Solarhalterung verwendet eine Klemmkonfiguration, die an kompatiblen Balkongeländern befestigt werden kann, ohne in das Geländer bohren zu müssen. Vor der Installation sollten die Geländerstruktur und die örtlichen Installationsanforderungen überprüft werden.

F2: Welche Solarmodule sind mit dieser Balkonhalterung kompatibel?

Die Halterung ist für gerahmte Solarmodule mit einer Rahmenstärke von 30–35 mm ausgelegt. Die endgültige Kompatibilität sollte auch anhand der Plattenabmessungen, des Rahmenprofils, des Gewichts und der Montagekonfiguration bestätigt werden.

F3: Welche Geländergrößen sind mit dem Montagesystem kompatibel?

Die angegebene Geländerkompatibilität beträgt bis zu 52 mm Durchmesser. Die tatsächliche Kompatibilität hängt vom Geländerprofil, der Geometrie, dem verfügbaren Montageraum und der Klemmenkonfiguration ab.

F4: Welcher Neigungswinkel kann eingestellt werden?

Das Montagesystem bietet einen einstellbaren Neigungsbereich von 15° bis 30°. Der geeignete Winkel hängt von der Ausrichtung des Balkons, der Paneelanordnung, den Beschattungsbedingungen und den Standortanforderungen ab.

F5: Welche Materialien werden für die Solarhalterung verwendet?

Die Hauptmontagestruktur besteht aus AL6005-T5-Aluminium und SUS304-Edelstahl. Diese Materialien werden entsprechend den strukturellen und äußeren Anforderungen des Montagesystems ausgewählt.

F6: Können Sie die Kompatibilität vor der Produktion überprüfen?

Ja. Xiamen Honor Energy kann die relevanten PV-Modulspezifikationen, Modulrahmenabmessungen, Geländerabmessungen und Projektzeichnungen überprüfen, um festzustellen, ob die Standardmontagekonfiguration geeignet ist.

Fabrik- und Qualitätskontrolle

Xiamen Honor Energy stellt Solarmontagekomponenten durch kontrollierte Produktions- und Inspektionsprozesse her, die Materialprüfung, Formung oder Bearbeitung, Oberflächenbehandlung, Montage und Endüberprüfung umfassen.

Die Qualitätskontrolle konzentriert sich auf:

Die Material- und Dimensionskontrolle trägt dazu bei, die Konsistenz zwischen den Montagekomponenten und ihrer beabsichtigten PV-Installationskonfiguration aufrechtzuerhalten.

Bei Projektaufträgen können Produktspezifikationen und Montageanforderungen entsprechend den geltenden Modul-, Geländer- und Installationsbedingungen überprüft werden.

Zu den Verpackungsoptionen gehören Export-Holzpaletten und Stahlpaletten, wobei die Verpackungsmethode entsprechend den Abmessungen, Mengen und Transportanforderungen der Komponenten ausgewählt wird.

Zertifizierungen

Xiamen Honor Energy arbeitet für seine Fertigungsaktivitäten unter einem ISO 9001-Qualitätsmanagementsystem.

Zu den relevanten Produkt- und Marktanforderungen gehören:

· Qualitätsmanagementsystem ISO 9001

· CE-bezogene Compliance-Anforderungen

· JIS-bezogene Anforderungen, sofern zutreffend

Die anwendbare Compliance-Dokumentation hängt von der Produktkonfiguration, der Installationsanwendung und dem Zielmarkt ab.
