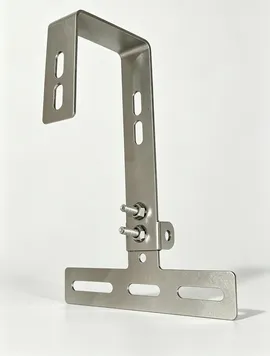

Doppelbolzen-verstellbarer T-Typ-Solardachhaken

Material

Diese Art von Doppelbolzen-verstellbarem T-förmigem Dachhaken für Solarziegel vom LieferantenXiamen EhrenenergieVerwendet strikt: Edelstahl SUS304;

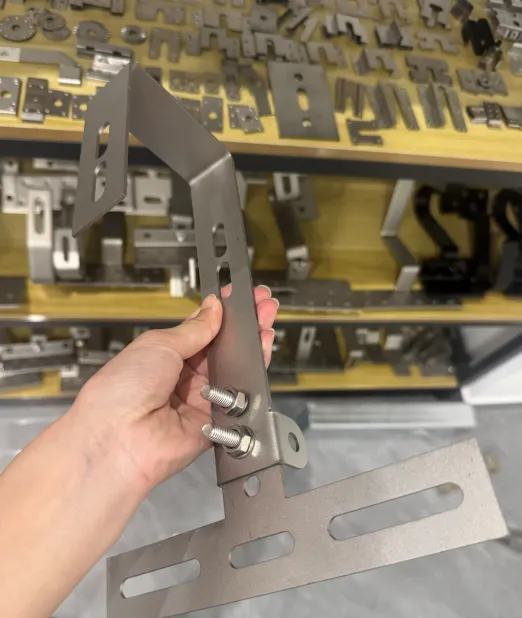

Eine Aluminiumlegierung mit Pulverbeschichtung ist ebenfalls erhältlich (die graue pulverbeschichtete Version im Bild).

Strukturelle Merkmale

· Doppelte Verriegelungsbolzen: Sichern Sie den vertikalen Arm und ermöglichen Sie eine große Auswahl an Winkeleinstellungen, sodass unregelmäßig geformte Fliesen mit großen Höhenunterschieden, wie spanische Fliesen, S-förmige Fliesen und glasierte Fliesen, perfekt passen.

· Langlöcher am vertikalen Arm: Ermöglichen eine vertikale Höhenverstellung.

· T-förmige Basis mit länglichen Schlitzen: Unterstützt die horizontale Feineinstellung für eine sichere Befestigung an Dachsparren.

· Bent Top Lug: Zur Verbindung mit Solar-Montageschienen.

Unterschied zum normalen T-Typ-Fliesenhaken

Dieser mit Doppelbolzen verstellbare T-förmige Dachhaken für Solarziegel verfügt über einen abgewinkelten, gebogenen oberen Abschnitt, der einen viel größeren Hub zur Winkeleinstellung ermöglicht. Es ist speziell für Dächer mit stark gewölbten Ziegeln konzipiert.

Der Vorteil

·  3-Wege-Verstellbarkeit (Höhe, horizontale Position und großer Winkelbereich) passt sich unebenen, stark gebogenen Dachziegeln wie spanischen Dachziegeln, S-Ziegeln und glasierten Dachziegeln an

· Doppelte Verriegelungsbolzen sorgen für eine stabile Winkelfixierung bei robusten, unregelmäßig geneigten Dächern

· Hergestellt aus hochbelastbarem SUS304-Edelstahl (optional pulverbeschichtetes Aluminium), 3–4 mm dick für hohe Tragfähigkeit und Windbeständigkeit

·  Längliche Langlöcher reduzieren die Installationsschwierigkeiten vor Ort erheblich

· 10-Jahres-Garantie mit einer Lebensdauer von 25 Jahren, bewährt für Solarprojekte in Südostasien

So installieren Sie den verstellbaren T-Typ-Solardachhaken mit Doppelbolzen

1. Positionieren Sie den Installationspunkt auf den Dachsparren und heben Sie den Ziegel an.

2. Befestigen Sie die T-förmige Basis auf den Sparren. Langlöcher ermöglichen eine horizontale Feinjustierung.

3. Lösen Sie die Schrauben am vertikalen Arm und schieben Sie den Haken nach oben und unten, um die richtige Höhe einzustellen.

4. Stellen Sie den Winkel der oberen gebogenen Lasche ein, indem Sie die beiden Verriegelungsschrauben lösen. Ziehen Sie beide Schrauben fest an, sobald Sie den richtigen Winkel erreicht haben.

5. Befestigen Sie die Solarschienen mit Schrauben an der oberen Hakenlasche. Überprüfen Sie den Füllstand noch einmal.

6. Fliesen zurücksetzen und an der Durchdringungsstelle eine wasserfeste Behandlung durchführen.

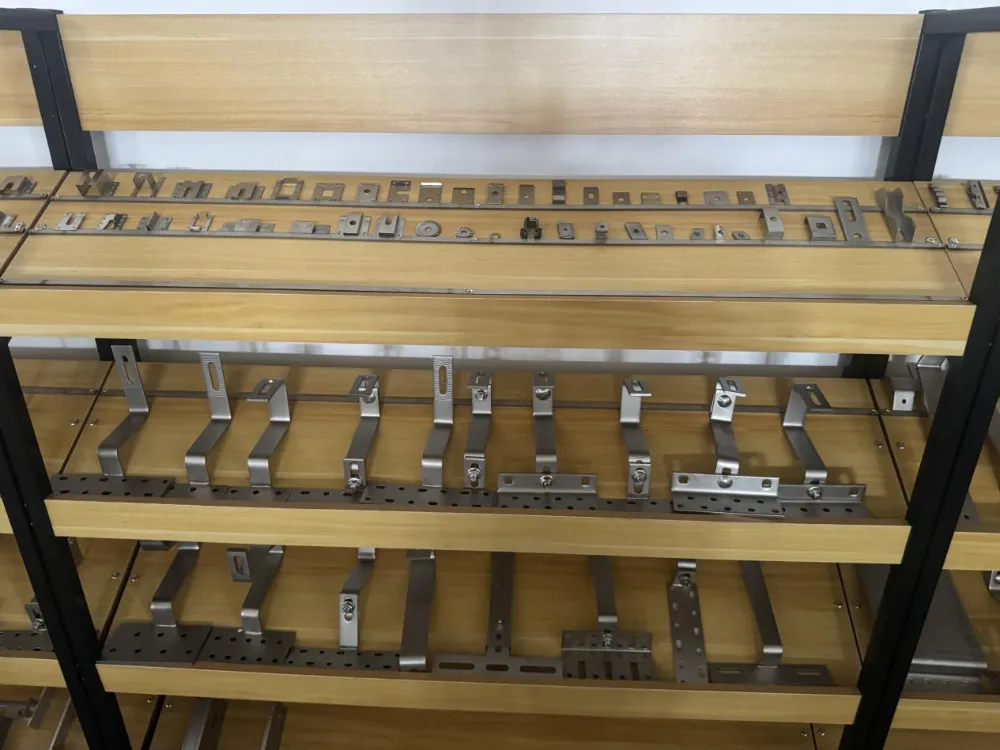

Die verstellbare Solardachhaken-Serie

Wir führen eine große Auswahl an verstellbaren Montagehalterungen. Bei Fragen können Sie uns gerne kontaktieren.
