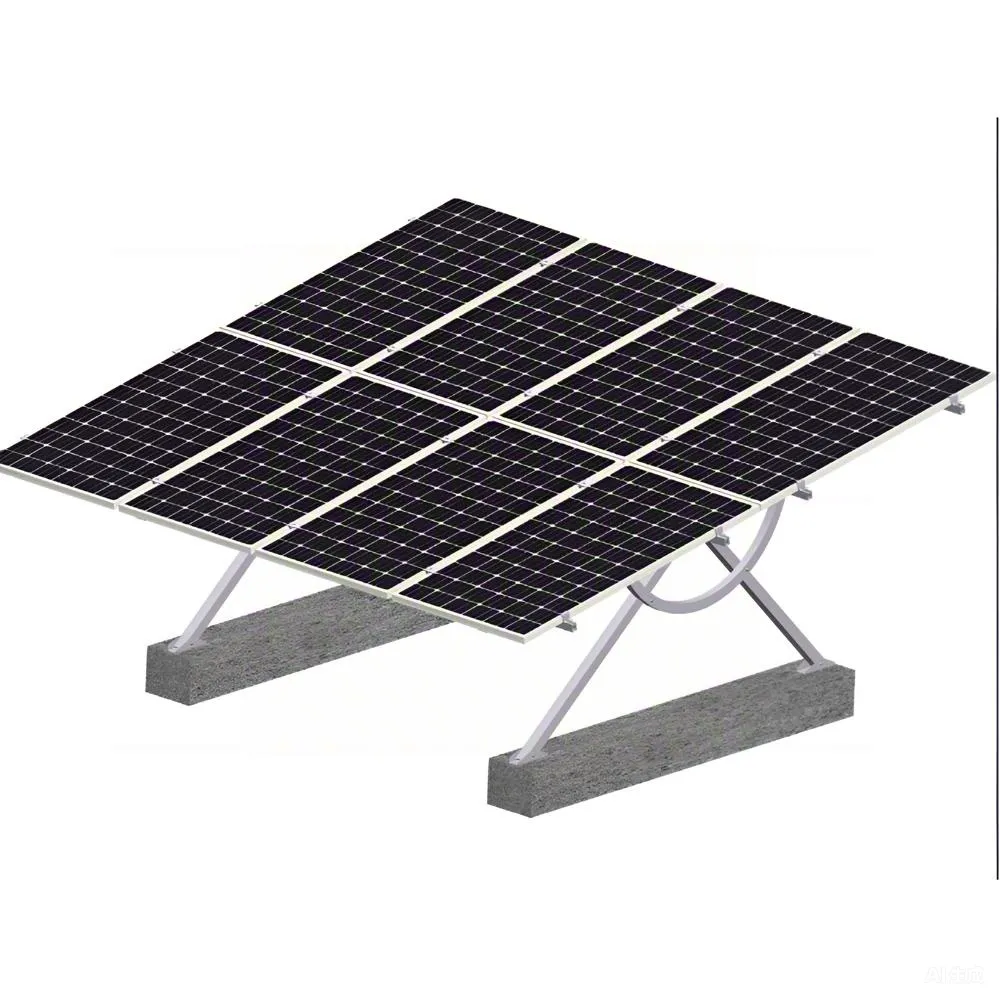

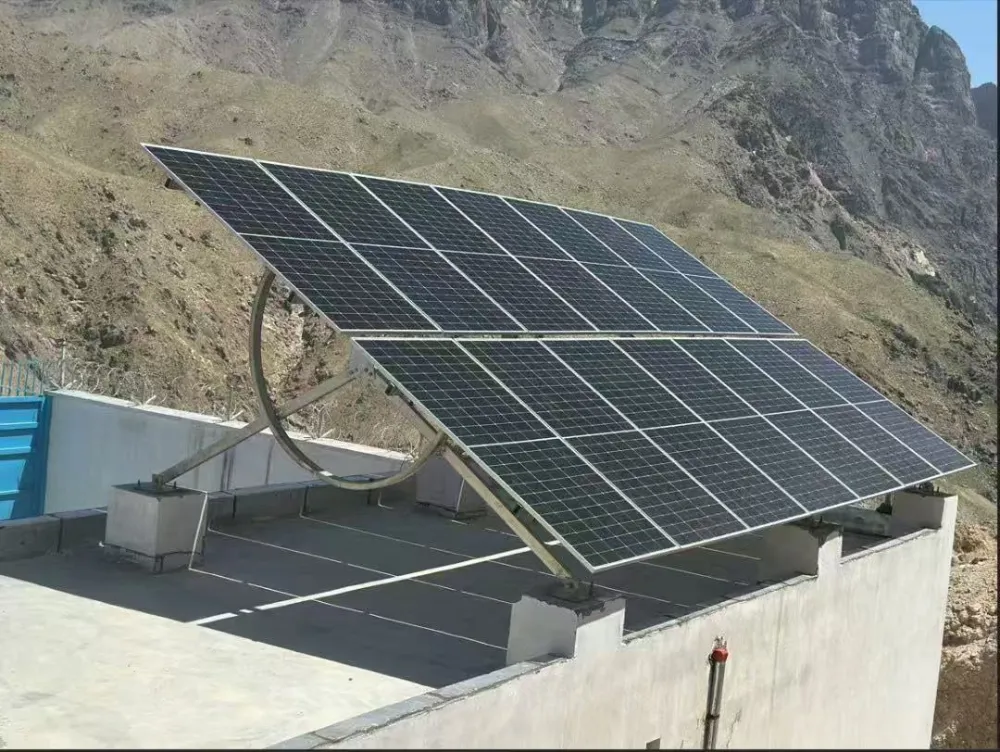

Einfach zu bedienende, manuell neigungsverstellbare Bodenhalterung aus Kohlenstoffstahl

Die einfach zu bedienende, manuell neigungsverstellbare Bodenhalterung aus Kohlenstoffstahl, die vom Xiamen Honor Energy-System hergestellt wird, besteht hauptsächlich aus Kohlenstoffstahl, der von Natur aus über eine hervorragende Festigkeit und Tragfähigkeit verfügt und es ermöglicht, darauf installierte Geräte, wie z. B. Photovoltaikmodule, in gängigen Anwendungsszenarien stabil zu tragen.

Bei der neigungsverstellbaren Bodenstütze aus Kohlenstoffstahl handelt es sich um eine Bodenstützkonstruktion, die hauptsächlich aus Kohlenstoffstahl besteht und deren Hauptmerkmal die Möglichkeit ist, den Installationswinkel flexibel anzupassen.

Spezifikation

Geeignete Anwendungsumgebungen

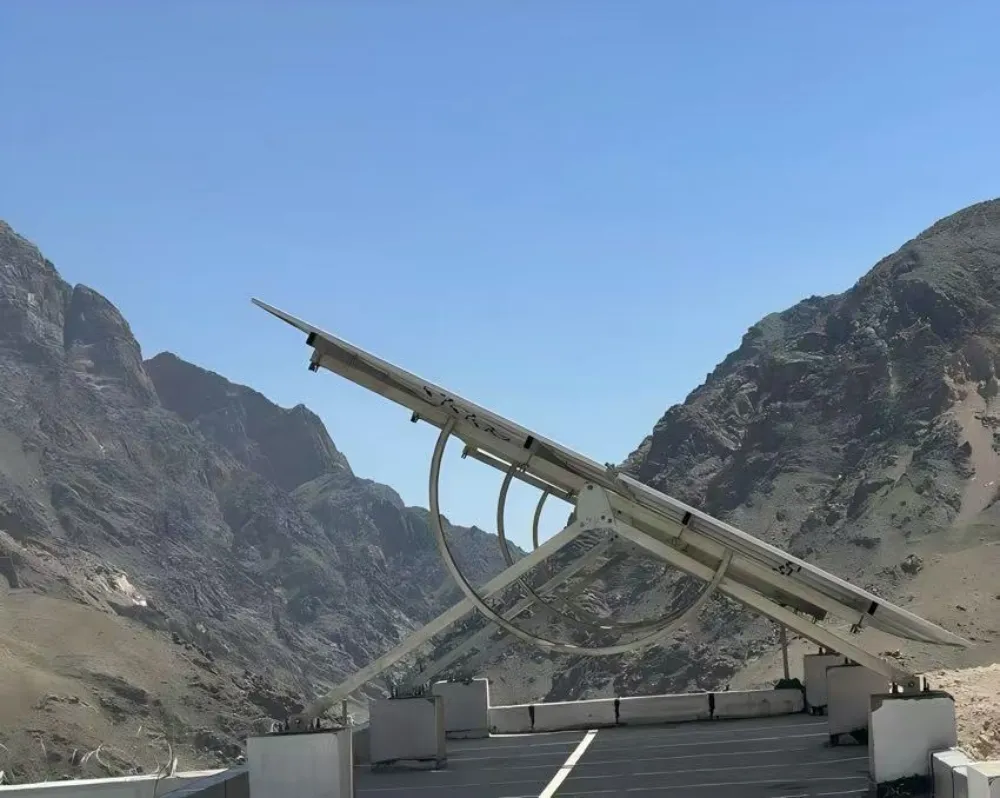

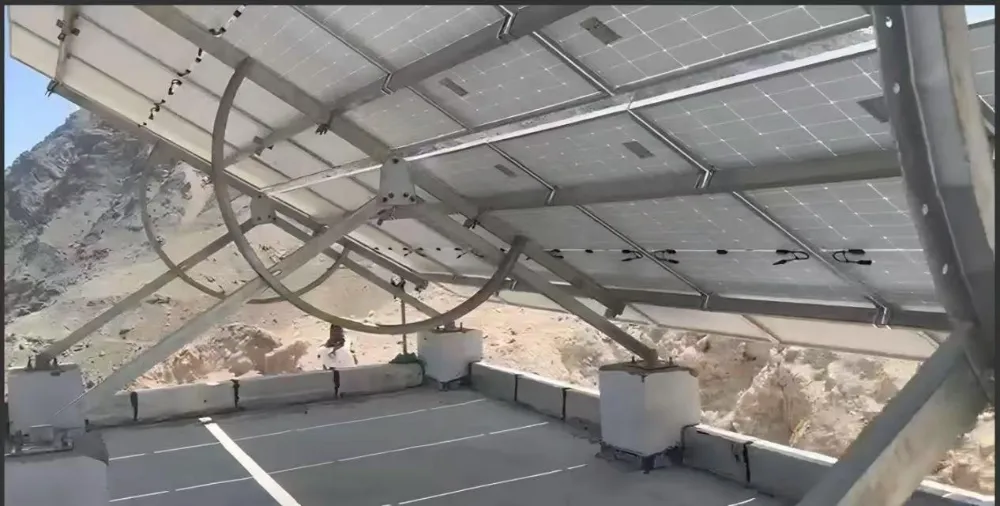

1. Flachdächer aus Beton für Gewerbe- und Industriegebäude

Bohren auf dem Dach und Beschädigungen der wasserdichten Schicht sind nicht gestattet; Chemische Anker können nicht übernommen werden. Das System basiert auf Gegengewichten aus Beton zum Halten der Last, und der Neigungswinkel des Moduls kann vor Ort über bogenförmige Klemmen manuell eingestellt werden.

2. Eine Feinabstimmung der Neigung vor Ort entsprechend dem örtlichen Breitengrad ist erforderlich

Winkelverstellbare Bodenhalterungen aus Kohlenstoffstahl können vor Ort wiederholt manuell angepasst werden.

Die Schrauben können später gelöst werden, um den Neigungswinkel für eine bessere Stromerzeugungsleistung neu einzustellen.

Ideal für gewerbliche, industrielle und verteilte PV-Projekte.

Aufgrund des hohen manuellen Anpassungsaufwands nicht für Bodenkraftwerke im GW-Bereich geeignet.

3. Standorte, an denen bestehende Bauwerke nicht beschädigt werden dürfen

Dächer oder gepflasterte Flächen, bei denen der Eigentümer Bohrarbeiten verbietet, die wasserdichte Schichten oder den Belag beschädigen würden.

Der Vorteil

Der Winkel der winkelverstellbaren Bodenhalterung aus Karbonstahl kann an den Lichteinfall angepasst werden. Da sie aus Karbonstahl mit einer Zinkschicht besteht, hält sie gut, rostet nicht und funktioniert hervorragend im Freien. Außerdem ist die Einrichtung einfach – Sie sparen Zeit und Arbeit.

Dass wir maßgeschneiderte verstellbare Neigungsstützen entsprechend der Standortgröße, der Anzahl der Solarmodule und den vom Kunden bereitgestellten lokalen Klimabedingungen entwerfen und die Effizienz der Solarenergienutzung für Kunden analysieren können.

Unser Design berücksichtigt auch die Kraft, die für die manuelle Einstellung erforderlich ist, sodass Benutzer die Neigung problemlos und ohne zusätzlichen Aufwand anpassen können.

Die Installation

1. Markieren Sie zunächst, wo die Klammern angebracht werden müssen, um ihre genaue Position zu ermitteln.

2. Befestigen Sie die Basis mit Dehnschrauben, um sie am Boden zu befestigen.

3. Setzen Sie die Haupthalterung zusammen – verbinden Sie die vertikalen Stangen und Querstreben.

4. Setzen Sie den Winkeleinsteller auf und stellen Sie ihn auf die gewünschte Neigung ein. 5. Drehen Sie alle Teile ganz fest nach unten und stellen Sie sicher, dass nichts wackelt.

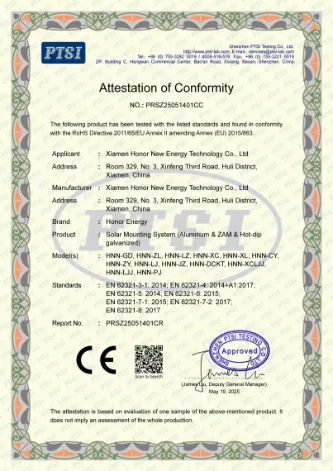

Die Zertifizierung

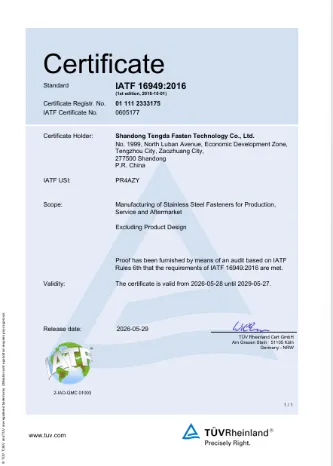

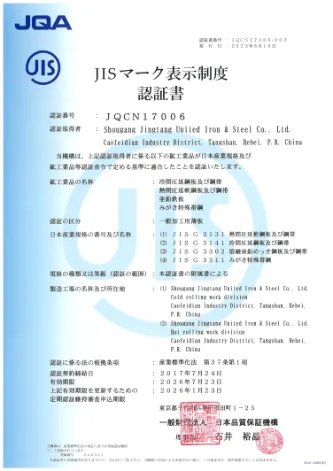

Wir verfügen über TÜV-, CE- und JIS-Zertifikate. Die vollständige Prozessqualitätskontrolle erstreckt sich vom Rohmaterial bis zum fertigen Produkt. Unser Technik- und Vertriebsteam bietet globalen PV-Kunden Support aus einer Hand.

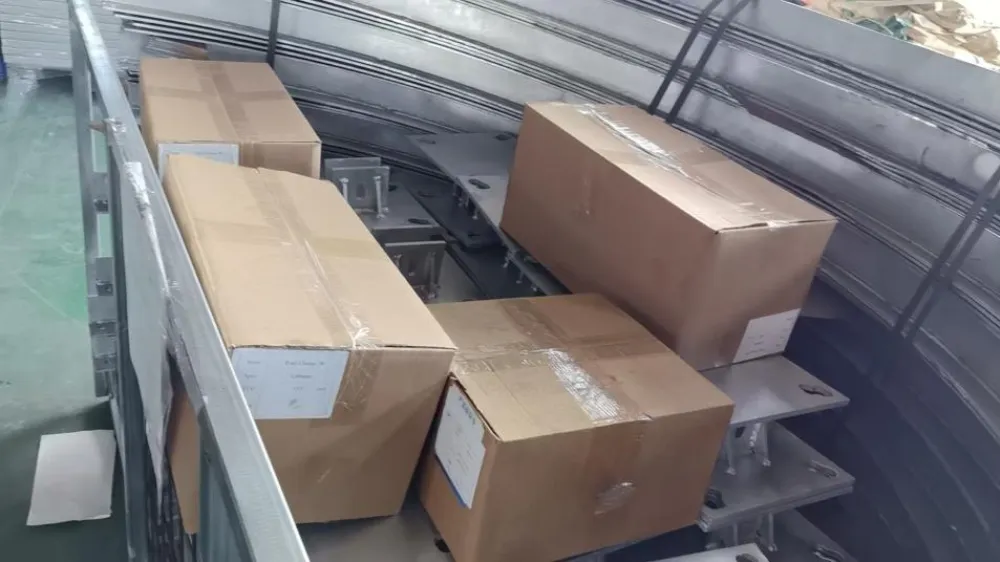

Die Verpackung

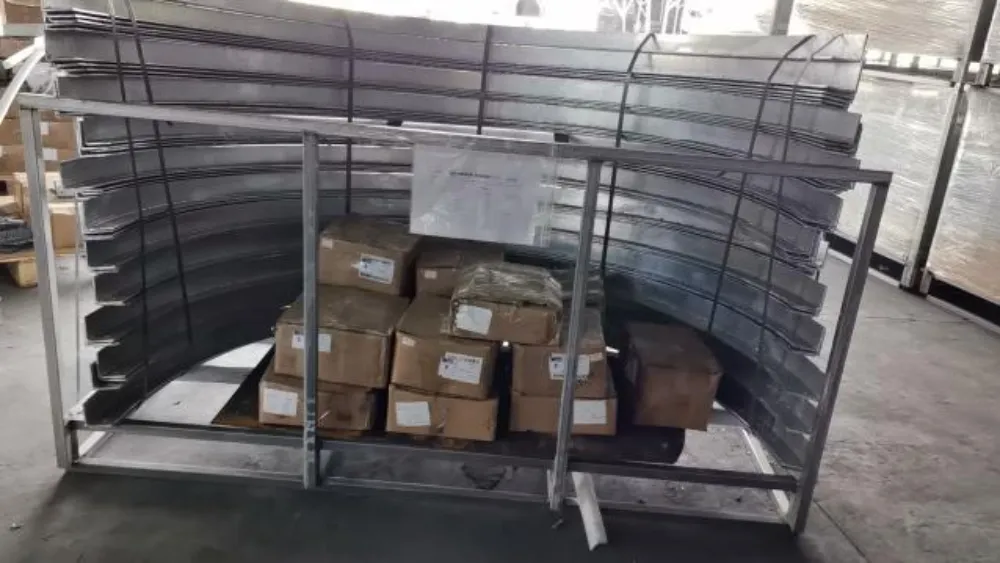

Alle unsere Produkte werden mit Stahl- oder Holzpaletten geliefert, die die Montagestrukturen für einen einfachen Transport vor Verformung schützen. Kleinteile werden in Kartons verpackt.

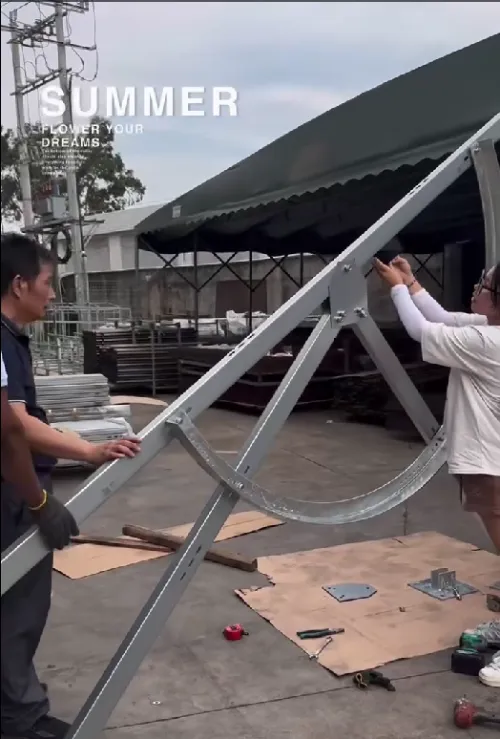

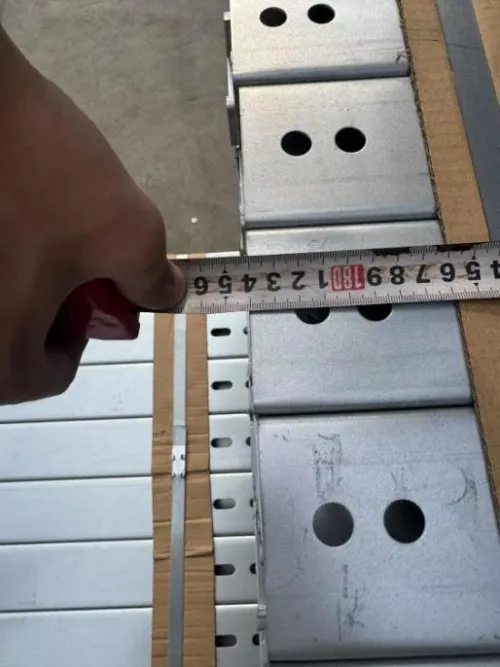

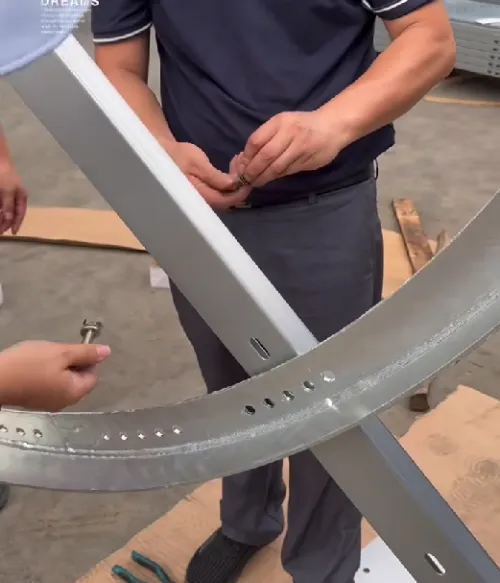

Die werkseitige Vormontage und Inspektion

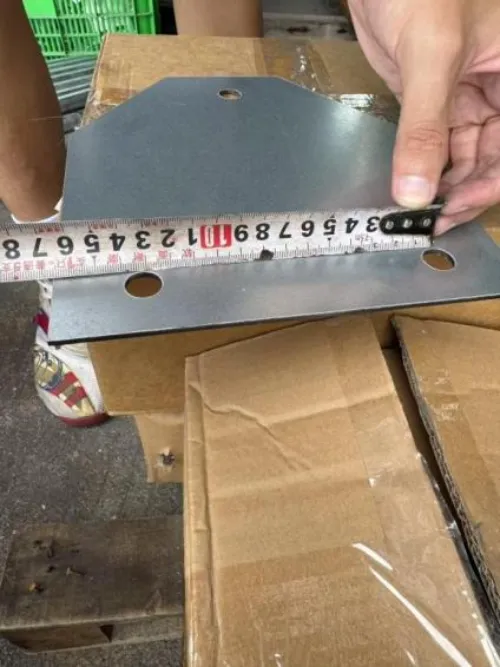

Alle Produkte durchlaufen vor dem Versand eine Vormontageprüfung. Wir überprüfen wichtige Daten wie Winkel, Abmessung und Dicke, um sicherzustellen, dass die gelieferten Artikel den Kundenerwartungen entsprechen.

FAQ

F: Auf welchen Neigungswinkel kann diese Halterung eingestellt werden?

A: Der standardmäßige einstellbare Neigungsbereich beträgt 10°–35°. Abhängig vom Breitengrad des Projekts ist ein benutzerdefinierter maximaler Winkel von bis zu 40° verfügbar. Die Winkelverriegelung erfolgt manuell über das halbkreisbogenförmige Langloch. Ziehen Sie die Schrauben nach der Winkeleinstellung fest; Es ist kein zusätzliches Zubehör erforderlich.

F: Montage mit Ballast oder Durchdringung?

A: Dies ist ein ballastiertes Montagesystem, das durch Gegengewichte aus Beton an der Unterseite befestigt wird. Es sind keine Dachbohrungen erforderlich und die Dachabdichtungsschicht wird nicht beschädigt. Für Projekte mit hoher Windlast ist eine gebohrte Installationslösung optional.

F: Wie hoch sind die Windlast- und Schneelastkapazitäten?

A: Standardmäßige Windlast: 60 m/s; Schneelast: 1,6 kN/m².

F: Kann es sowohl auf Flachdächern als auch auf dem Boden installiert werden?

A: Es ist in erster Linie für Betonflachdächer konzipiert. Es kann auch auf verfestigtem, ebenem Untergrund verwendet werden. Eine direkte Installation auf weichem Boden wird nicht empfohlen; Für Bodenprojekte sind Betonfundamente erforderlich.

F: Ist es für Salznebelgebiete an der Küste geeignet?

A: Standard-Aluminiumprofile widerstehen normalen feuchten Bedingungen. Für Standorte im Umkreis von 5 km von der Küste wird zur Verlängerung der Lebensdauer ein vollständiger Schraubensatz aus SS304 empfohlen.

F: Wie schwierig ist die Installation? Welche Werkzeuge werden benötigt?

A: Modulares vormontiertes Design. Es sind lediglich einfache Handwerkzeuge wie Schraubenschlüssel und Steckschlüssel erforderlich. Detaillierte Einbauzeichnungen werden mitgeliefert. Es ist keine spezielle Hochleistungsausrüstung erforderlich.

F: Kann der Neigungswinkel nach der Installation angepasst werden?

A: Ja. Lösen Sie die Feststellschrauben am Bogenscharnier, stellen Sie den Zielwinkel wieder ein und ziehen Sie dann alle Schrauben wieder fest.

F: Wie lange ist die Garantiezeit?

 A: 12 Jahre Garantie auf Strukturteile aus Aluminium. Erweiterte Garantieoptionen sind verhandelbar.

F: Wie lange ist die Produktionsvorlaufzeit?

A: Normalerweise 7:15 Werktage nach Eingang der Anzahlung, abhängig von der Gesamtbestellmenge.
