Mittelklemmen und Endklemmen

Seien wir ehrlich: Wenn über PV-Montagesysteme gesprochen wird, liegt die ganze Aufmerksamkeit auf den Schienen, den Pfosten und den Fundamenten. Aber die Teile, die die Solarmodule tatsächlich an Ort und Stelle halten, sind die Klemmen –Mittelklemmen und EndklammernVerstärker. Bei Xiamen Honor Energy sind wir schon lange genug in diesem Geschäft tätig, um eines zu wissen: Wenn Ihre Klemmen ausfallen, ist Ihre gesamte Anlage in Schwierigkeiten.

Was genau sind Mittelklemmen und Endklemmen und warum braucht man beides?

Ehrlich gesagt erledigen beide die gleiche Kernaufgabe: das Festhalten von Solarmodulen auf den Schienen. Aber wo sie sitzen, macht den Unterschied. Mittelklemmen werden zwischen zwei Paneelen eingesetzt.

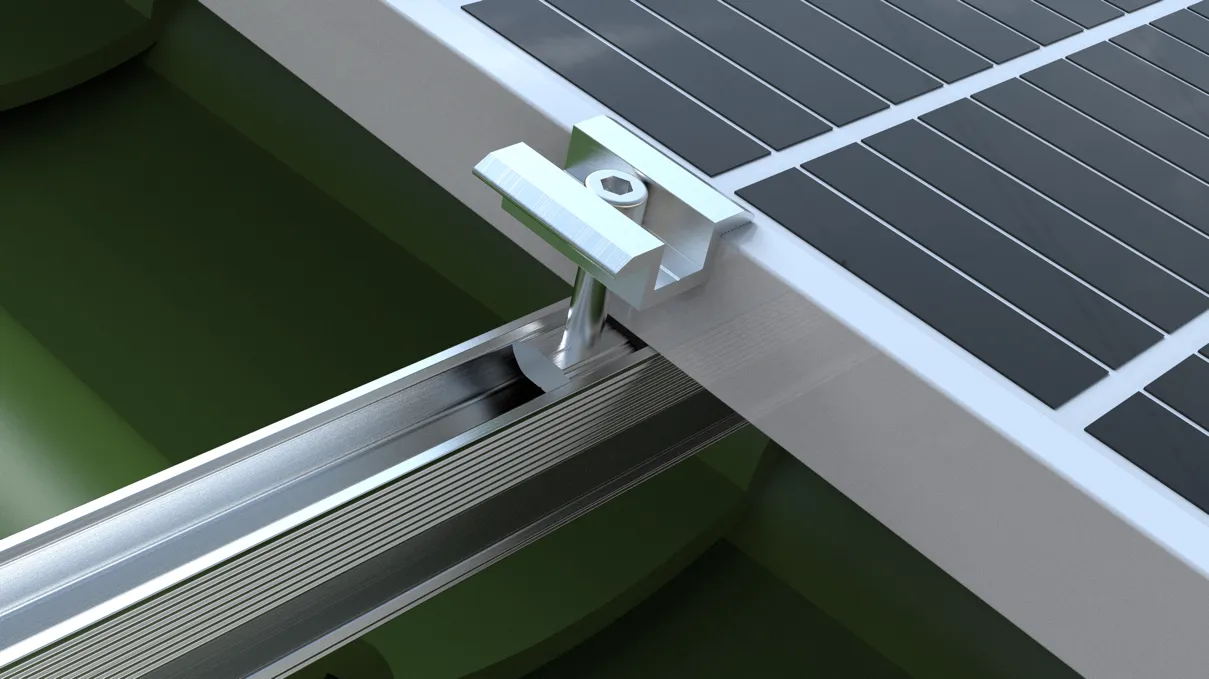

Stellen Sie sich Folgendes vor: Sie haben ein Paneel links und eins rechts, und eine mittlere Klemme sitzt genau in der Lücke und greift gleichzeitig an den Kanten beider Paneele. Es hält den Abstand gleichmäßig, verhindert, dass die Paneele aus der Ausrichtung geraten, und fixiert alles fest an der darunter liegenden Schiene. Jedes Panel benötigt zwei davon – eines auf jeder Seite. Endklemmen sind die Buchstützen. Sie befinden sich ganz am Anfang und am Ende jeder Reihe und greifen nur an der Außenkante des ersten und letzten Paneels. Ihre Aufgabe besteht darin, zu verhindern, dass die gesamte Reihe bei Wind zur Seite rutscht. Ohne sie würde sich diese Plattenreihe mit der Zeit langsam lösen. Im Klartext: Mittelklemmen verbinden und Endklemmen abdecken. Verwenden Sie beides, sonst bleibt Ihr Array nicht lange zusammen. An den Außenkanten jeder Plattenreihe werden Endklemmen (auch Seitenklemmen oder Randklemmen genannt) angebracht. Jede Endklemme hält nur die Außenkante eines Moduls und fungiert als „Kappe“, um zu verhindern, dass sich die gesamte Reihe bei starkem Wind oder Vibrationen seitlich verschiebt. Endklemmen erfordern eine sorgfältigere Konstruktion als Mittelklemmen, da sie nur eine Platte greifen. Unter Last neigen sie dazu, sich zu drehen oder vom Rahmen zu rutschen, wenn sie nicht richtig konstruiert sind. Vereinfacht ausgedrückt: Mittelklemmen sorgen für die Verbindungen zwischen den Paneelen und Endklemmen für die Kanten. Sie benötigen beides, um aus einer Reihe einzelner Paneele eine einzige, solide Struktur zu machen.

Spezifikationen

Kompatibel mit den meisten Panels auf dem Markt. Unsere Mittelklemmen und Endklemmen sind auf maximale Kompatibilität ausgelegt. Mainstream-PV-Module haben Rahmenstärken von 30 mm bis 50 mm und unsere Produkte decken praktisch alle davon ab. Standardgrößen der Mittelklemmen (Moduldicke): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standardgrößen der Endklemmen (Höhe des Modulrahmens): 35 mm / 40 mm / 45 mm / 50 mm Klemmenlänge: Standard 40 mm, 50 mm, 60 mm – kundenspezifische Längen auf Anfrage erhältlich. Plattenabstand (Mittelklemme): 20 mm, 26 mm, 28 mm usw. Wir bieten auch verstellbare Mittelklemmen und verstellbare Endklemmen an, die entweder 30/34/38/42 mm oder 35/40/45/50 mm in einem einzigen Modell abdecken. Weniger Artikel in Ihrem Lager, weniger Kopfschmerzen auf der Baustelle.

Materialien und Verarbeitung

Aluminiumgehäuse, Edelstahl-Hardware-Klemmen stehen im Freien und sind Jahr für Jahr Sonne, Regen und Temperaturschwankungen ausgesetzt. Wenn das Material nicht stimmt, rosten sie in drei bis fünf Jahren durch. Unsere Mittelklemmen und Endklemmen bestehen aus der Aluminiumlegierung 6063-T5 – der bewährtesten und am weitesten verbreiteten Aluminiumsorte in der PV-Montageindustrie. Es bietet hohe Zugfestigkeit, geringes Gewicht und hervorragende Korrosionsbeständigkeit mit einer Lebensdauer von 20–25 Jahren im Außenbereich. Die Oberflächenbehandlung erfolgt durch Eloxieren – natürliches Silber oder klares Finish, mit einer Oxidschichtdicke von 8–10 Mikrometern. Dieser dünne Film verbessert die Korrosionsbeständigkeit erheblich. Für besondere Anforderungen ist auch eine schwarz eloxierte oder elektrophoretische Beschichtung erhältlich. Die Hardware besteht aus Edelstahl 304 oder 316 – Schrauben und Muttern, die nicht rosten, solange die Aluminiumteile noch in gutem Zustand sind. Anti-Rutsch-Pads bestehen aus EPDM-Gummi (Ethylen-Propylen-Dien-Monomer) und werden zwischen der Klemme und dem Modulrahmen platziert. Diese Polster dienen zwei Zwecken: Sie erhöhen die Reibung, um eine Bewegung des Paneels unter Windlast zu verhindern, und sie dämpfen die Klemmkraft, um Kratzer oder Verformungen des Aluminiumrahmens zu vermeiden. EPDM-Gummi ist UV-beständig und alterungsbeständig und verhält sich zuverlässig von -40 °C bis 80 °C.

Welche Arten bieten wir an?

Man könnte meinen, dass Mittelklemmen und Endklemmen ziemlich einfach sind – und das sind sie größtenteils auch. Aber im Laufe der Jahre haben wir gelernt, dass eine Einheitsgröße definitiv nicht für alle passt. Unterschiedliche Projekte, unterschiedliche Panels, unterschiedliche Standortbedingungen – sie alle verlangen etwas anderes. Deshalb haben wir Folgendes auf Lager: Standard-Mittelklemmen – das sind Ihre Arbeitstiere. Sie passen auf herkömmliche gerahmte kristalline Siliziumplatten, wie man sie bei 90 % aller Projekte sieht. Kompatibel mit Modulstärken von 30 mm bis 50 mm. Nichts Besonderes, nur solide und zuverlässig. Standard-Endklemmen – gleiche Idee, aber für die Außenkanten. Gleicher Dickenbereich, gleiche einfache Installation. Sie tun genau das, was sie tun sollen, und zwar gut.

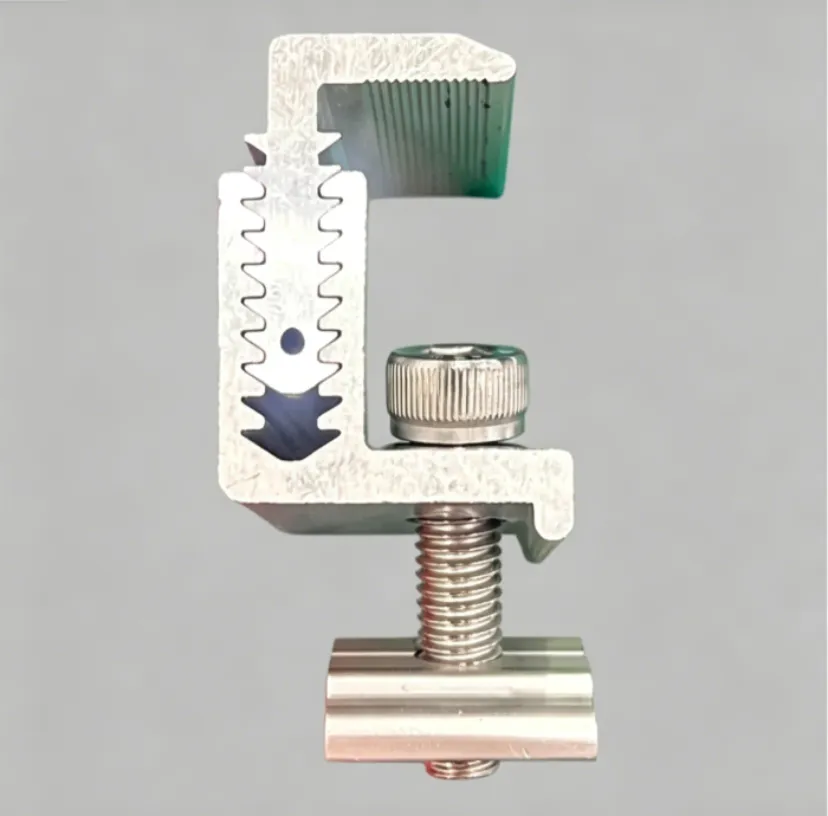

Verstellbare Mittelklemmen

Hier wird es clever. Eine einzige Klemme deckt mehrere Dicken ab – entweder 30/34/38/42 mm oder 35/40/45/50 mm in einem Modell. Sie müssen nicht mehr raten, welche Dicke Sie benötigen, und müssen nicht mehr vier verschiedene Teile für vier verschiedene Aufgaben bevorraten. Schnappen Sie sich eine Box und Sie sind für die meisten Szenarien abgesichert. Verstellbare Endklemmen – dasselbe verstellbare Konzept, jedoch für Kantenpositionen. Bietet Ihnen die gleiche Flexibilität an den Enden Ihrer Reihen. Dünnfilm-Mittel- und Endklemmen – das ist eine Spezialität. Dünnschichtmodule sind viel dünner als herkömmliche kristalline Module – wir sprechen von 5 bis 7,7 mm. Normale Klemmen halten sie einfach nicht richtig. Deshalb stellen wir spezielle Modelle mit einem schmaleren Backenprofil her, die speziell für den sicheren Halt von Dünnschichtplatten entwickelt wurden, ohne die Kanten zu beschädigen. Das ist unsere Aufstellung. Wenn Sie etwas außerhalb dieser Standardangebote benötigen – eine nicht standardmäßige Dicke, eine bestimmte Länge, ein bestimmtes Finish – können wir auch Sonderanfertigungen durchführen.

Installation

Einfach, schnell, kein Bohren erforderlich. Die Klemmenmontage ist unkompliziert – kein Bohren in die Paneele selbst. Das Standardverfahren: Montieren Sie die Schienen (U-Profil, C-Profil oder Aluminiumschienen) an der Tragstruktur, legen Sie die PV-Module darauf, platzieren Sie Mittelklemmen zwischen benachbarten Modulen und Endklemmen an den Außenkanten und ziehen Sie dann die Schrauben fest. Für jedes Modul sind zwei Mittelklemmen und für jede Reihe zwei Endklemmen erforderlich. Das empfohlene Anzugsdrehmoment beträgt 8–15 N·m, abhängig von der Moduldicke und den Standortbedingungen. Zu locker, und die Paneele verschieben sich im Wind; zu fest, und es besteht die Gefahr, dass der Modulrahmen beschädigt wird. Detaillierte Drehmomentempfehlungen liegen jeder Lieferung bei.

Anwendungen

Von Dächern bis hin zu Bodenbefestigungen, Carports und BIPV-Mittelklemmen und -Endklemmen werden in praktisch jeder Art von PV-Installationen verwendet. Verteilte Dach-PV: Wellblechdächer, flache Betondächer, geneigte Ziegeldächer – Klemmen befestigen die Module an den Schienen. Freiflächen-Solarparks: Zehntausende Module sind Panel für Panel mit Mittel- und Endklemmen verbunden. Was ist mit Carports? Die gleiche Geschichte: Die Paneele werden an der Carport-Struktur angebracht, und die Klammern tun genau das, was sie immer tun: alles festhalten.

BIPV ist etwas anders, da die Panels tatsächlich Teil des Gebäudes selbst sind. Aber wissen Sie was? Du brauchst noch Klammern. Sie sind nicht optional.

Und ehrlich gesagt spielt es keine Rolle, ob Sie Einzelglas- oder Doppelglasmodule verwenden, ob sie flach liegen oder geneigt sind – Mittelklemmen und Endklemmen sind der Klebstoff, der verhindert, dass das gesamte Array auseinanderfällt. Ohne sie haben Sie nichts weiter als einen Stapel loser Paneele.

Warum sollten Sie sich für unsere Produkte entscheiden?

Wir wollen es nicht beschönigen – Xiamen Honor Energy ist seit Jahren im PV-Montagegeschäft tätig. Wir wissen genau, wo bei einer Solaranlage etwas schiefläuft. Klemmen mögen zwar klein sein, aber sie versagen häufiger als man denkt. Lose Schrauben, alter Gummi, abgenutzte eloxierte Beschichtung – jedes dieser Details kann die Sicherheit einer gesamten Anlage gefährden. Deshalb machen wir keine Abstriche bei den Materialien: 6063-T5-Aluminium, 304-Edelstahl und EPDM-Gummi – alles bewährte Lösungen nach Industriestandard. Eine ordnungsgemäße Eloxierung bedeutet, dass das Produkt 20 Jahre lang ohne Probleme im Freien eingesetzt werden kann. Unsere Spezifikationen decken die überwiegende Mehrheit der auf dem Markt erhältlichen Paneele ab – 30 mm bis 50 mm Dicke, praktisch alle abgedeckt. Und wenn Sie Sondergrößen benötigen, können wir das auch tun. Klammern sind klein. Aber unterschätze sie nicht. Wenn Sie zuverlässige Klemmen benötigen, die Sie nicht im Stich lassen, nehmen Sie Kontakt mit uns auf.
