Solar End Clamp

Feste Komponenten: Durch die Koordination des Klemmkörpers und der Schrauben werden das Ende der Photovoltaikmodule fest auf die Führungsschienen der Stütze eingesperrt, wodurch das Selbstgewicht der Module und externen Lasten (wie Wind und Schnee, Winddruck) ausgeglichen wird.

Pufferschutz: Einige Endklemmen sind mit Gummi- oder Silikondichtungen im Inneren ausgestattet, wodurch die direkte Reibung zwischen dem Komponentenrahmen und dem Metallklammkörper verringert, verhindern kann, dass der Rahmen zerkratzt wird, und gleichzeitig die durch Temperaturveränderungen verursachte thermische Expansions- und Kontraktionsspannungen lindern.

Anpassung und Anpassung: Verschiedene Spezifikationen von Solarpanel-Endklemmen können an Photovoltaikmodule mit verschiedenen Dicken (normalerweise 20-50 mm) und unterschiedlichen Rahmentypen (wie Aluminiumlegierung, Glasfaserverstärkungsstoff) angepasst werden, wobei die verschiedenen Anforderungen an die Installation erfüllt werden.

Die Endschienenklemme wird häufig in Szenarien wie Bodenmontage-Photovoltaik-Kraftstationen, verteilten Photovoltaiksystemen auf dem Dach und Photovoltaik-Vorhangwänden verwendet. Es ist besonders für flache oder geneigte Installationsstrukturen geeignet, bei denen die Seite der Komponenten festgelegt werden muss. Es ist eine unverzichtbare Hilfskomponente in Photovoltaik -Stützsystemen.

Die Endklemme ist in vier Arten unterteilt:

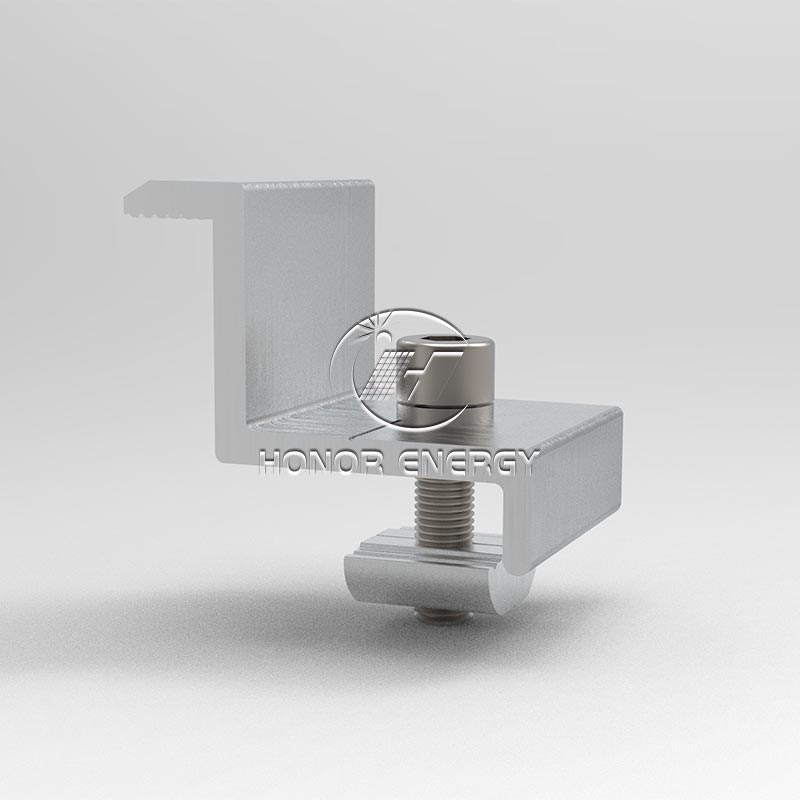

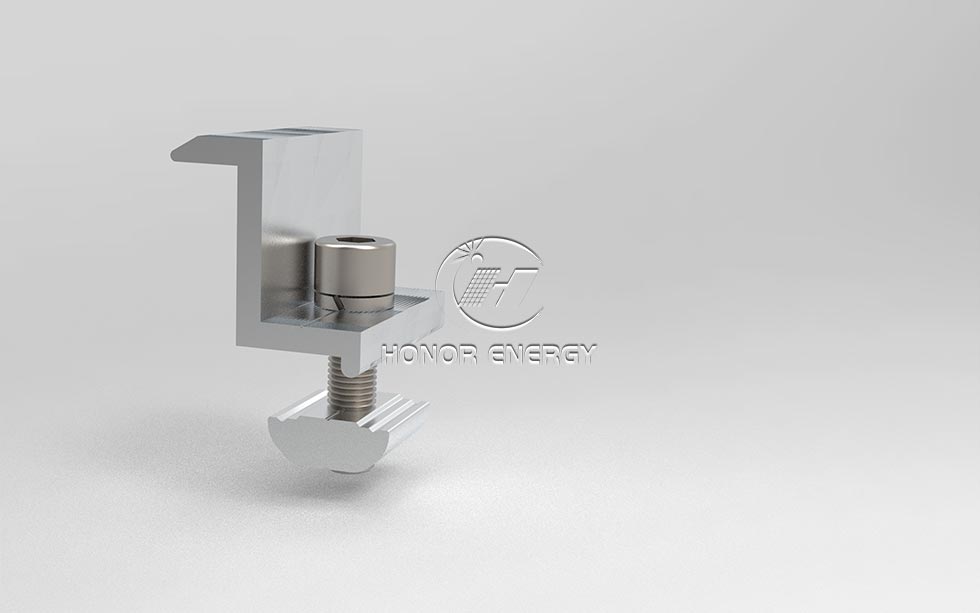

1.Ordinary End Clamp: Die Bolzeneinstellung ist an Komponenten mehrerer Dicke angepasst, die flexibel auf Spezifikationsunterschiede reagieren.

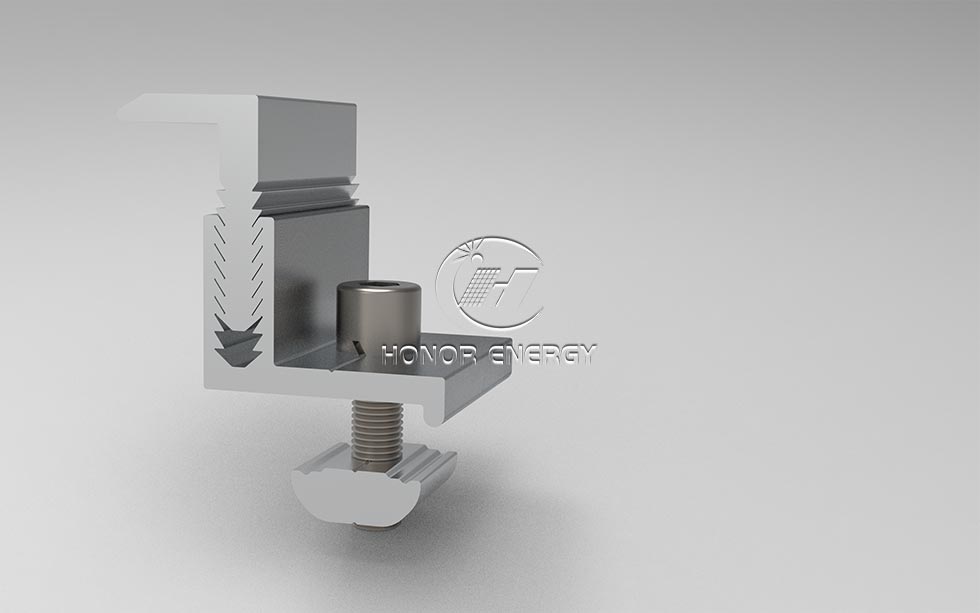

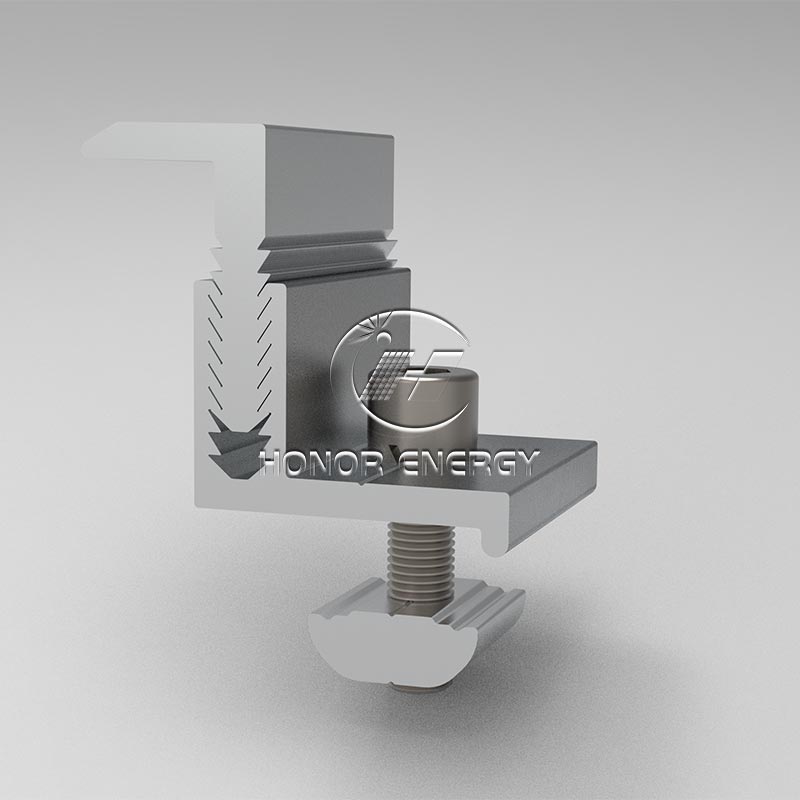

2. Anpassbare Endklemme: Die Bolzeneinstellung wird an Komponenten mehrerer Dicke angepasst, die flexibel auf Spezifikationsunterschiede reagieren.

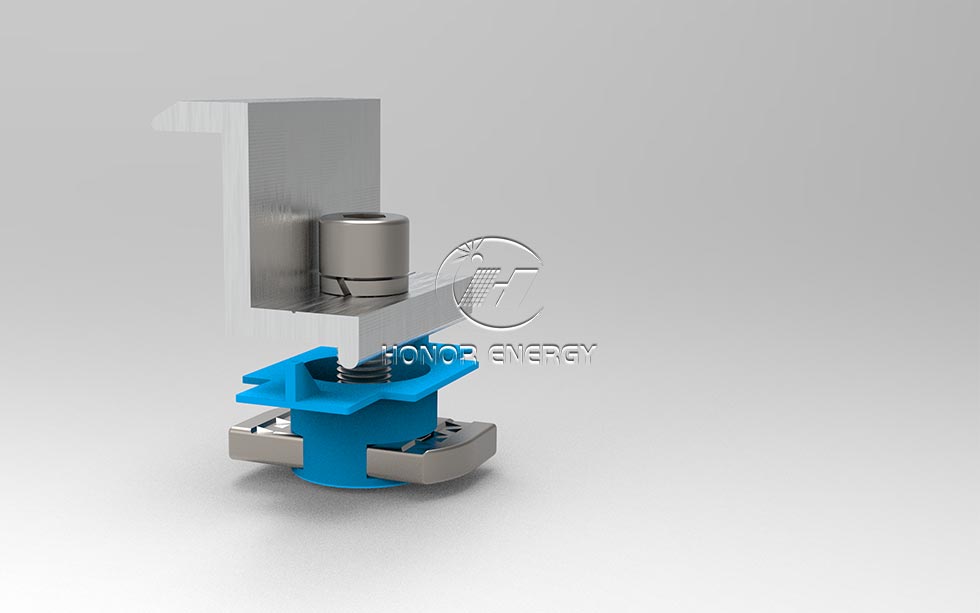

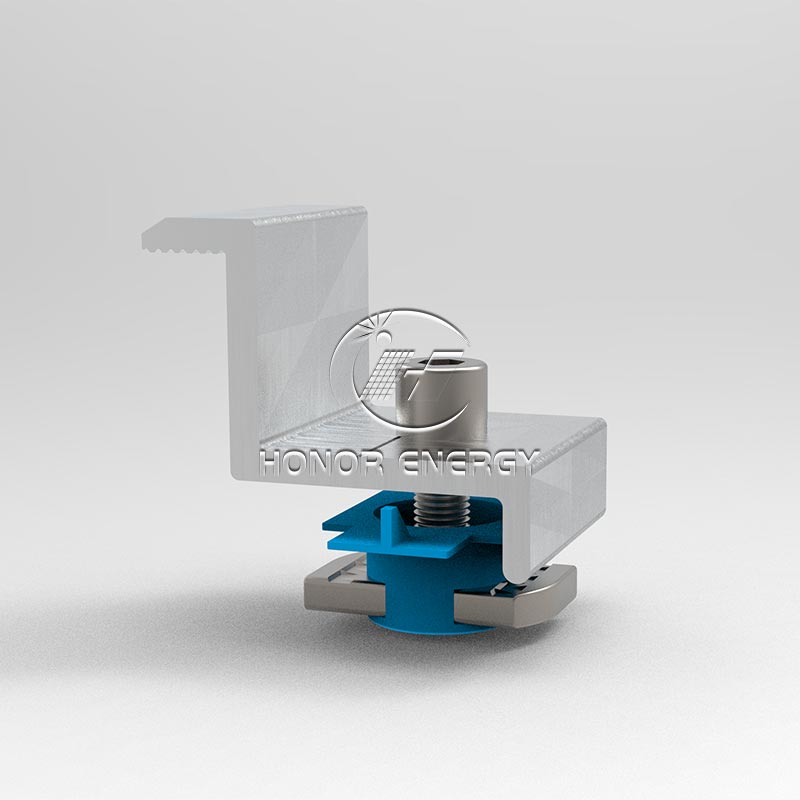

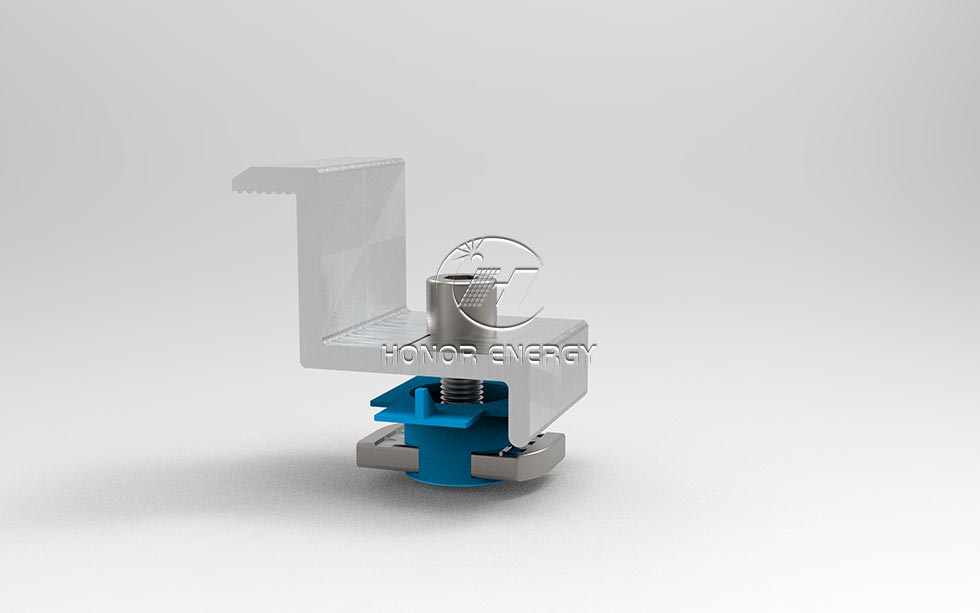

3. Plastische Flügel-Endklemme: Mit Plastikflanschen und Dichtungen ist es kratzfest, stressreduziert und schützt den Rahmen.

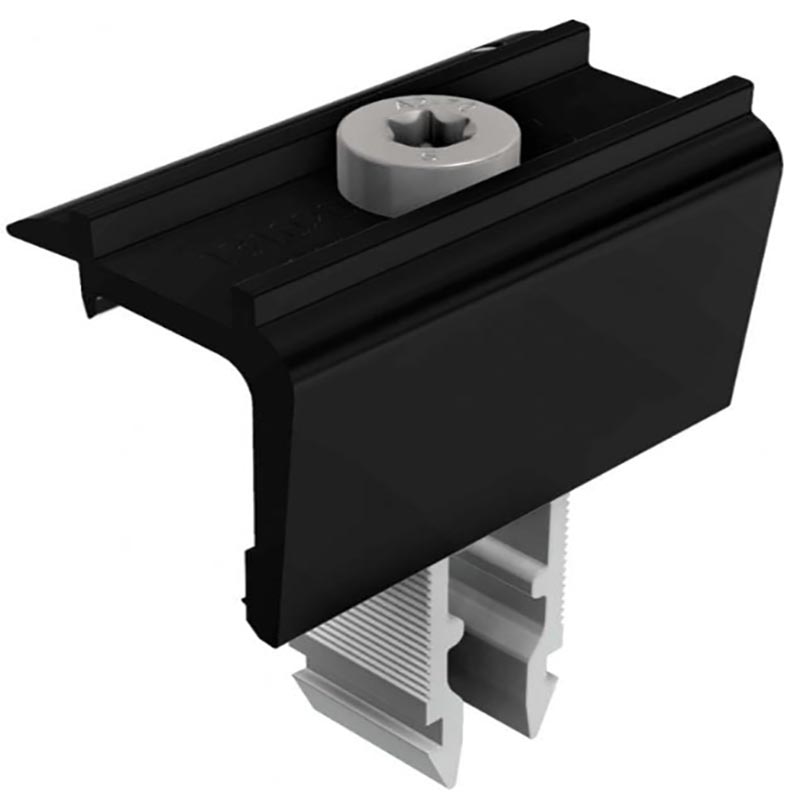

4.Rapid End Clamp: Das Snap-On/Slot-Design ermöglicht die molierige Schnellinstallation und beschleunigt die groß angelegte Konstruktion.

Vorteil

1. Voller Modelle, die abgedeckt sind: Einstellbare, Standard-, Kunststoffflügel- und Schnellmodelle sind verfügbar, kompatibel mit Komponenten zwischen 20 und 55 mm und erfüllen alle Anforderungen für das Kratzwiderstand und die schnelle Installation.
2.Details Bonuspunkte: Das Kunststoffflügelmodell verfügt über einen doppelten Puffer-Schutzrahmen, das einstellbare Modell ist genau fein abgestimmt, das schwarze Modell verfügt über eine matte Mischung aus Kulissen und das Schnappinstallations-Snap-on wurde nach 100.000 Zyklen auf Haltbarkeit getestet.
3. Mind of Mind Garantie: IEC-Zertifizierung + 12-Jahres-Garantie, Massenkauf mit geringem Verlust und Seelenfrieden

Installationsanweisungen

Vor der Installation

Überprüfen Sie, ob das Modell der Dicke der Solar-End-Klemme (20-55 mm) übereinstimmt, und reinigen Sie die Ölflecken und den Staub auf der Installationsoberfläche.

Installationsverfahren

Positionierung: Zentrieren Sie den Klemmekörper zwischen der Seite der Komponente und der Führungsschiene und richten Sie die Kanten aus.
Vorabfixierung: Ziehen Sie die Schrauben manuell an, um die Lichtkraft aufzutragen und die Komponenten zu nutzen.
Anziehen: Verwenden Sie einen Drehmomentschlüssel, um mit 8-12 n · m festzuziehen, um eine enge Passform ohne locker zu gewährleisten.

Sonderausgabe Anmerkung

Plastikflügel -Endklemme: Der Kunststoffflansch muss vollständig mit der Kante der Komponente übereinstimmen.
Schnellendklemme: Drücken Sie nach dem Schieben in den Kartenschlitz die Schnalle, bis sie mit einem "Klick" sperrt, und drücken Sie dann vorsichtig, bis keine Verschiebung vorliegt.
