Z-Halterung für die Montage von Solarmodulen

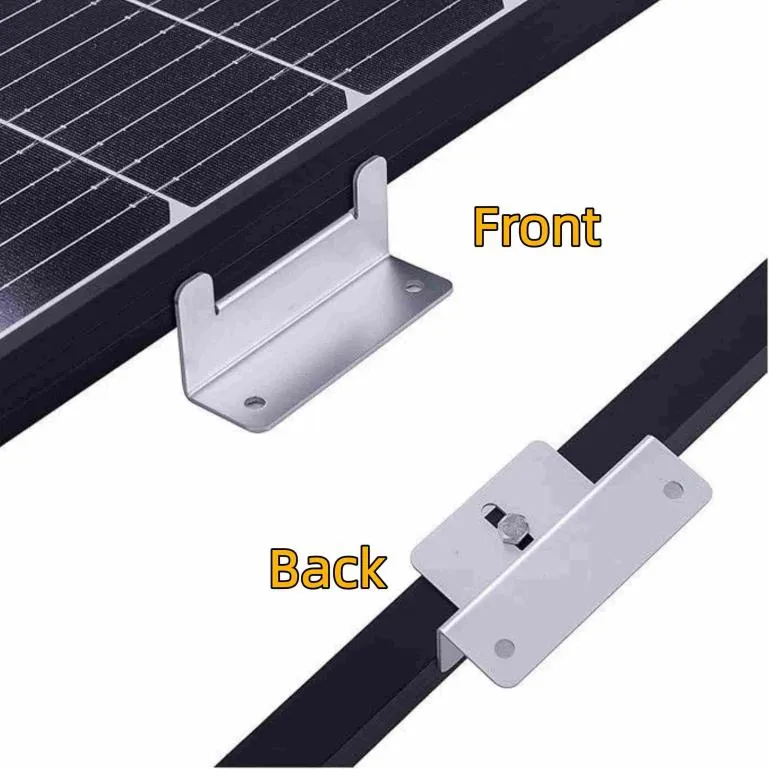

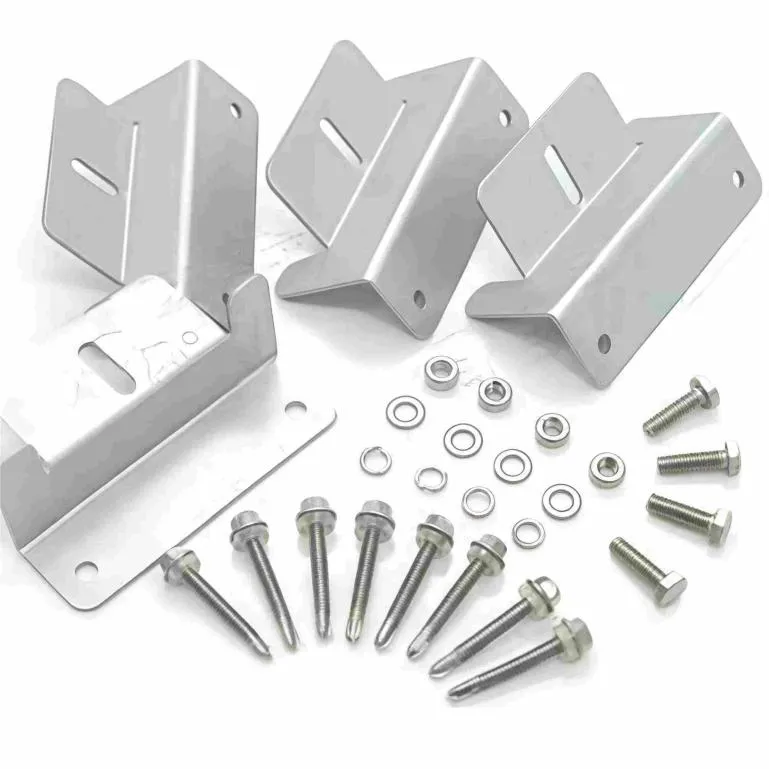

Diese Aluminium-Solarpanelhalterung mit Z-Halterung von Xiamen Honor Energy unterstützt die individuelle Anpassung und den Großhandel. Im Gegensatz zur Common-Rail-Montage wird diese PV-Halterung direkt auf dem Dach eines Wohnmobils oder eines Schiffscontainers befestigt. Durch die Z-förmige Struktur entsteht zwischen dem Paneel und der Dachoberfläche ein Spalt zur Kabelführung und Wärmeableitung. Bei der Installation werden selbstschneidende Schrauben oder Bolzen durch die unteren Löcher geführt und direkt am Fahrzeug- oder Containerdach befestigt – es sind keine Montageschienen erforderlich. Bei Wohnmobilen und Containern mit Flachdach und begrenzter Ladekapazität reduziert diese Methode die Anzahl der Teile und das Gesamtgewicht. Geeignet für Solarinstallateure und Umbauwerkstätten, die eine schienenlose Montagelösung erwerben möchten.

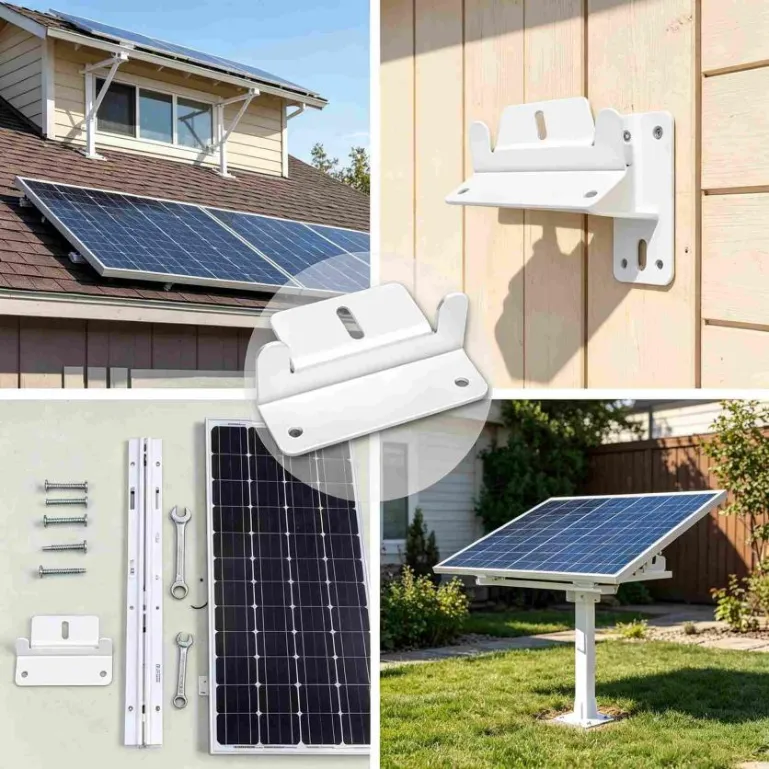

Anwendung

l Wohnmobildächer: Wird direkt auf dem Flachdach befestigt, um Innensysteme mit Strom zu versorgen.

l Versandcontaineraufsätze: Für Containerhäuser oder mobile Energiespeicher.

l Spezialfahrzeuge: Wohnmobile, technische Fahrzeuge usw.

l Temporäre Gebäude: Fertighäuser, Wachkabinen und andere Flachdach-Solaranlagen.

Technische Parameter

FAQ

1. Diese Z-Halterung wird direkt auf ein Wohnmobildach geschraubt. Wie gehen Sie mit der Abdichtung um?

Die Halterung selbst ist nicht wasserdicht. Tragen Sie während der Installation Dichtmittel (z. B. Butyl oder Silikon) um die Schraubenlöcher auf, bevor Sie die Schrauben eindrehen. Es wird außerdem empfohlen, zwischen der Halterungsbasis und der Dachoberfläche eine wasserdichte Dichtung oder einen wasserdichten Streifen anzubringen, damit kein Regenwasser durch die Löcher sickert. Wenn das Wohnmobildach aus Glasfaser oder Metall besteht, reinigen Sie die Oberfläche gründlich, bevor Sie Dichtmittel auftragen, um eine bessere Haftung zu gewährleisten.

2. Ist die Direktmontage auf einem Containerdach ohne Schienen stabil genug?

Die Tragfähigkeit hängt von zwei Dingen ab: der Dicke und dem Material des Containerdachs sowie der Befestigungsart. Bei Standard-Stahlcontainern ist die Dachplatte normalerweise 1,6 mm bis 2,0 mm dick. Die Verwendung von selbstschneidenden Schrauben mit Dichtmittel in Kombination mit der mehrpunktigen Kraftverteilung der Z-Halterung ist für Solarmodule in Standardgröße im Allgemeinen ausreichend. Überprüfen Sie bei Aluminium- oder Glasfaserdächern zunächst die Plattendicke. Fügen Sie bei Bedarf eine Trägerplatte hinzu oder verwenden Sie Nietmuttern, um ein Herausziehen der Schrauben zu verhindern.

3. Was passiert, wenn das Dach des Wohnmobils oder Containers nicht vollkommen flach ist?

Kleinere Unebenheiten sind normalerweise in Ordnung. Die Z-Halterungsbasis verfügt über eine Kontaktfläche, die nach dem Festziehen bündig aufsitzen kann. Wenn das Dach jedoch deutliche Krümmungen oder Unebenheiten aufweist, ist es besser, Unterlegscheiben unter der Halterungsbasis anzubringen oder eine dickere Aluminiumhalterung (z. B. 3,0 mm) zu wählen, um eine ungleichmäßige Belastung der Platte nach der Installation zu reduzieren. Platzieren Sie die Halterung vor dem Bohren auf dem Dach, um den Sitz zu überprüfen.
