PV-Dach-Kliploks: Passen Sie das Profil an und installieren Sie es richtig

Honor Energie, ein professioneller Anbieter, spezialisiert aufZubehör für PV-Montagesysteme. Von Dachkliploks bis hin zu passenden Schienen bieten wir ein komplettes Sortiment an Lösungen aus einer Hand. Unsere Kliploks decken Winkel-, Stehfalz-, Trapez- und die neuesten integrierten Designs ab und sind mit praktisch allen gängigen Profilstahlblechen auf dem Markt kompatibel, wobei auch nicht standardmäßige kundenspezifische Anpassungen möglich sind. Schienenseitig führen wir hochfeste Aluminiumschienen und Edelstahlverbinder in verschiedenen Spezifikationen, um unterschiedlichen Belastungs- und Spannweitenanforderungen gerecht zu werden. Egal, ob Sie ein EPC-Unternehmen, ein Installateur oder derjenige sind, der die Rechnungen tatsächlich bezahlt – Xiamen Honor Energy versorgt Sie mit soliden Produkten und schnellem, unkompliziertem Support.

Nun zu den Dachkliploks: Ihre Hauptaufgabe ist ziemlich einfach: Sie greifen in die erhöhten Grate des Stahldachs und halten das gesamte PV-Schienen- und Modulsystem hoch. Lassen Sie es uns ein wenig aufschlüsseln.
Erstens halten sie die Platten fest an ihrem Platz. Das ist der springende Punkt: Stellen Sie sicher, dass Ihre Module auch bei Regen, Wind oder anderen Wetterbedingungen an Ort und Stelle bleiben.
Zweitens – und das ist besonders wichtig für Winkel- und Stehfalzdächer – benötigen diese Kliploks kein einziges Bohrloch. Keine Löcher bedeuten keine Undichtigkeiten. Sie behalten die ursprüngliche Abdichtung des Daches bei, was genau das ist, was Sie bei Fabrik- oder Lagerdächern wünschen. Dadurch eignen sie sich gut für große Industrie- oder Lagerdächer.

Verbesserung des Windwiderstands – Einige Kliploks sind speziell als Anti-Lift-Typen konzipiert und bieten zusätzliche Haltekraft gegen starke Auftriebskräfte bei Stürmen.

Unterbringung verschiedener Rippenprofile – Kliploks können individuell angefertigt werden, um sie genau an die Form und Größe der Stahlblechrippen anzupassen und so eine enge Passform zu gewährleisten.
Darüber hinaus werden Kliploks auch in Taifun-Schutzsystemen, Anti-Schnee-Rutschvorrichtungen und sogar zur Befestigung dekorativer Aluminiumplatten auf Dächern eingesetzt.

Hauptmerkmale von Dachkliploks

Keine Kompromisse bei der Wasserdichtigkeit – das ist das größte Verkaufsargument. Da keine Löcher gebohrt werden, bleibt die ursprüngliche wasserdichte Membran erhalten. Insbesondere Stehfalz-Kliploks greifen direkt in die verriegelten Kanten ein, sodass die Gefahr von Undichtigkeiten praktisch ausgeschlossen ist.



Schnelle Installation – Viele Komponenten können im Werk vormontiert werden; Vor Ort werden sie einfach eingeklipst und mit den Schrauben festgezogen. Das spart Zeit und Arbeit.
Leicht und korrosionsbeständig – Die meisten Kliploks bestehen aus Aluminiumlegierungen (z. B. 6063-T5 oder 6005-T5) mit einer eloxierten Oberfläche. Sie belasten das Dach kaum zusätzlich und bestehen Salzsprühtests von 1000 Stunden oder mehr.



Aber sie haben auch Nachteile: Obwohl Kliploks nicht durchdringen, sind sie nicht dauerhaft mit dem Dach verbunden. Bei langfristiger Wind-, Schnee- oder Erdbebenbelastung kann es zu einer allmählichen Lockerung oder sogar Ablösung kommen. Regelmäßige Kontrollen sind daher unerlässlich.
Die Tragfähigkeit muss vorher geprüft werden – Profilstahldächer sind nur begrenzt tragfähig. Das zusätzliche Gewicht der PV-Anlage darf die ursprüngliche Auslegungslast nicht überschreiten. Die Branchenpraxis geht von ca. 0,15 kN/m² für Neuladungen aus; In der Realität liegt das Gesamtgewicht von Paneelen plus Montagesystem in der Regel zwischen 20 und 35 kg pro Quadratmeter. Besorgen Sie sich immer die Original-Konstruktionszeichnungen und führen Sie vor der Installation eine Belastungsprüfung durch.

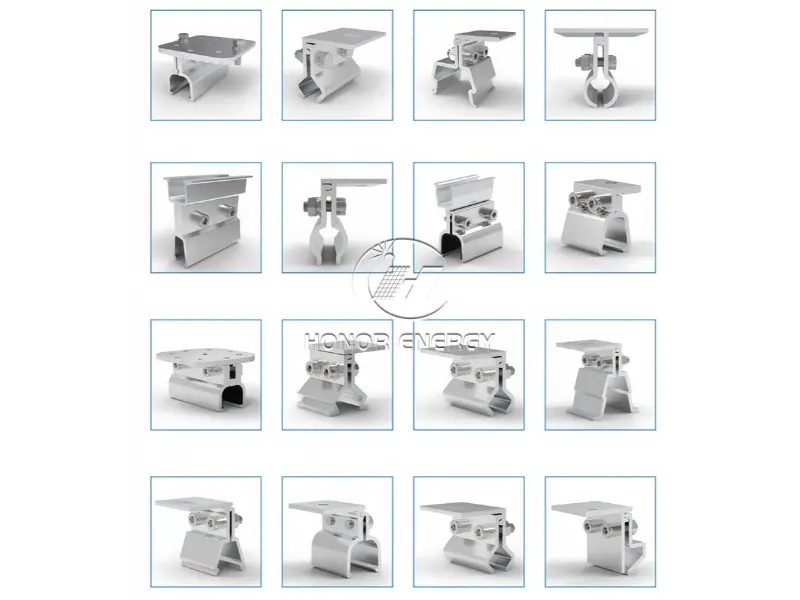

Haupttypen von Dachklippen

Die Wahl des Kliplok hängt vollständig vom Profil des Stahlblechs ab. Unterschiedliche Rippenformen erfordern unterschiedliche Kliplok-Designs.

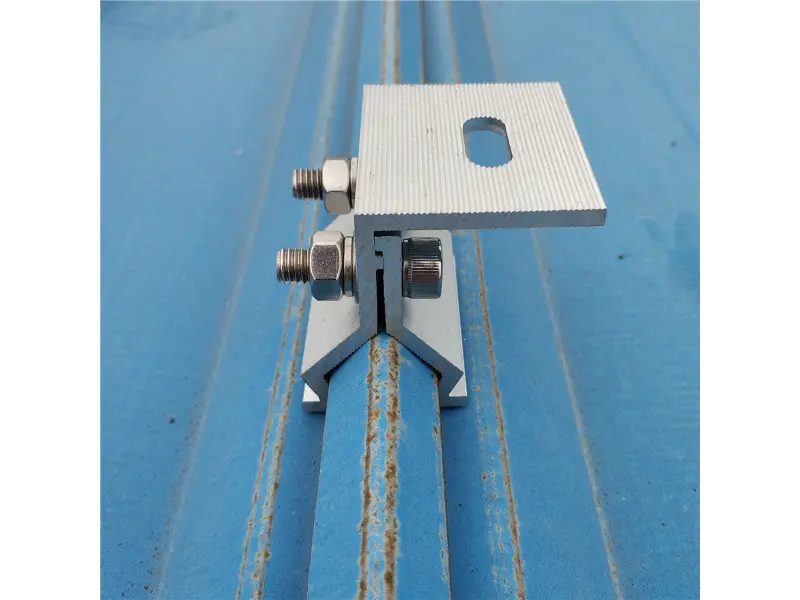

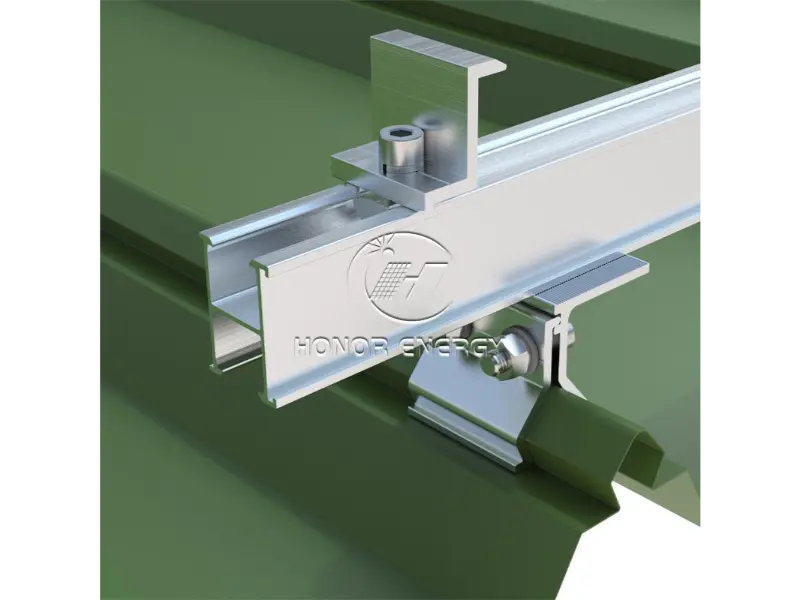

Kliploks vom Winkeltyp

Passendes Dachprofil: Winkelprofilstahlbleche (gängige Modelle: 470, 760, 820 usw.).
Winkelplatten haben diese abgewinkelte Rippe – eine perfekte Form, an der sich der Kliplok festhalten kann. Unsere Kliploks haben Kiefer, die so konzipiert sind, dass sie direkt in diese Rippe beißen, und das Beste daran? Sie schlagen kein einziges Loch durch das Dach. Die Installation ist unkompliziert: Positionieren Sie den Aluminium-Kliplok über der Rippe und ziehen Sie die Schrauben fest.
Heutzutage sind integrierte Winkel-Kliploks erhältlich, die Montageschienen gänzlich überflüssig machen – Module können direkt am Kliplok befestigt werden, was die Installationszeit erheblich verkürzt.

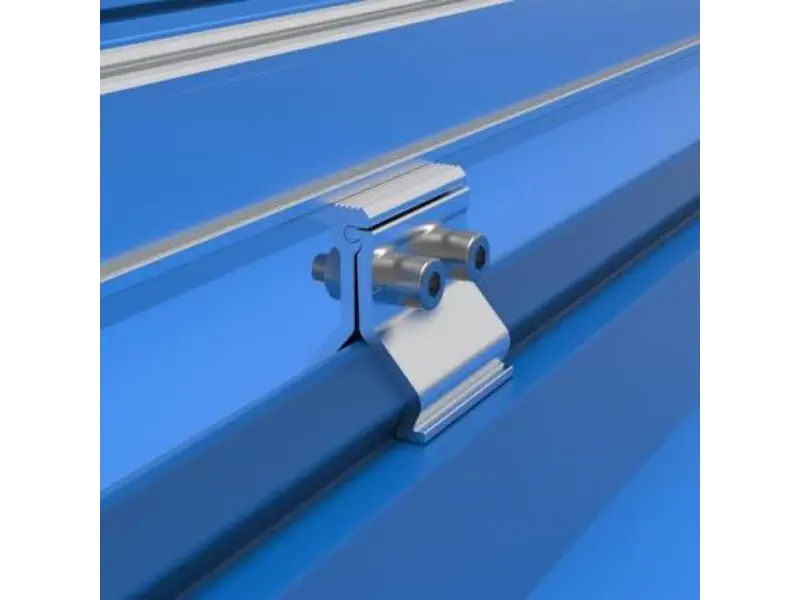

Kliploks mit Stehfalz

Passendes Dachprofil: Stehfalzprofilstahlbleche (gängige Modelle: 400, 430 usw.).
Die Rippen dieser Bleche sind vertikal hochgezogen und ineinandergreifend. Kliploks werden einfach an der vertikalen Naht befestigt – auch hier ist keine Durchdringung erforderlich. In realen Projekten wie der Hefei BOE-Halbleiter-PV-Anlage auf dem Dach wurden speziell entwickelte Stehfalz-Kliploks für das Montagesystem verwendet.



Trapezförmige (T-Typ) Kliploks

Passendes Dachprofil: Trapezprofilierte Stahlbleche.
Trapezbleche haben einfache, trapezförmige Rippen ohne die aufwändigen Verriegelungsmerkmale von Winkel- oder Stehfalztypen. Diese Rippen stellen keinen zuverlässigen Kliploking-Punkt dar; Daher besteht die derzeitige Standardpraxis darin, selbstschneidende Schrauben zu verwenden, die das Stahlblech durchdringen und in den darunter liegenden Pfetten verankern.
Der Nachteil liegt auf der Hand: Beim Bohren wird die wasserdichte Schicht durchbohrt, wodurch ein potenzieller Leckpfad entsteht. Bei trapezförmigen Dächern sind zusätzliche Abdichtungsmaßnahmen von entscheidender Bedeutung: Installieren Sie EPDM-Gummipads zwischen dem Kliplok und dem Stahlblech und tragen Sie wetterbeständiges strukturelles Silikondichtmittel um jedes Schraubenloch auf (das über 10 Jahre halten kann). Im Jahr 2023 brachte ein Taifun in Nantong zwölf PV-Projekte zum Einsturz – mehr als 60 % der Ausfälle waren auf Korrosion und Brüche an den Bohrpunkten zurückzuführen.



Integrierte Kliploks

Dies ist ein neueres Design, bei dem die Montageschienen entfallen. Der Kliplok ist aus einem Stück gefertigt, leicht und stabil. PV-Module können direkt auf dem Kliplok montiert werden, was Materialkosten spart und die Tragfähigkeit verbessert.





Auswahl- und Installationstipps

Passen Sie den Kliplok-Typ an das Dachprofil an – Winkel-Kliploks dürfen nicht auf Trapezblechen verwendet werden und T-Kliploks sind für andere Profile nicht geeignet. Eine Fehlanpassung führt zu Lockerungen und Undichtigkeiten.
Drehen Sie die Schrauben nicht zu stark an – wir streben normalerweise ein Drehmoment von 20 bis 30 N·m an. Wenn Sie darüber hinausgehen, wird das Stahlblech zerdrückt, was die Wasserdichtigkeit beeinträchtigt.
Und um Himmels willen, lassen Sie das Dichtmittel nicht weg. Der kleine Spalt zwischen dem Kliplok und dem Dach ist genau der Ort, an dem Wasser eindringt. Füllen Sie ihn also richtig aus.
Versuchen Sie außerdem, die Arbeit an regnerischen Tagen zu vermeiden. Feuchtigkeit zerstört die Klebekraft des Dichtmittels, und das ist ein Rezept für spätere Undichtigkeiten.

Zu guter Letzt: Führen Sie regelmäßige Kontrollen durch. Überprüfen Sie die Schrauben und das Dichtmittel alle sechs Monate und machen Sie nach einem starken Sturm oder starkem Schneefall immer eine zusätzliche Runde.
Lassen Sie sich nicht von ihrer Größe täuschen – Kliploks übernehmen die schwere Arbeit. Wählen Sie den richtigen Typ und installieren Sie es ordnungsgemäß, und Sie erhalten ein System, das schnell, auslaufsicher und zuverlässig ist. Machen Sie etwas falsch, zahlen Sie dafür – geringere Stromerzeugung, Schäden am Dach oder schlimmer noch, dass sich Paneele lösen. Der Trick ist einfach: Passen Sie Ihren Kliplok an das Dach an, ziehen Sie ihn richtig fest und behalten Sie den Überblick über die Wartung.
